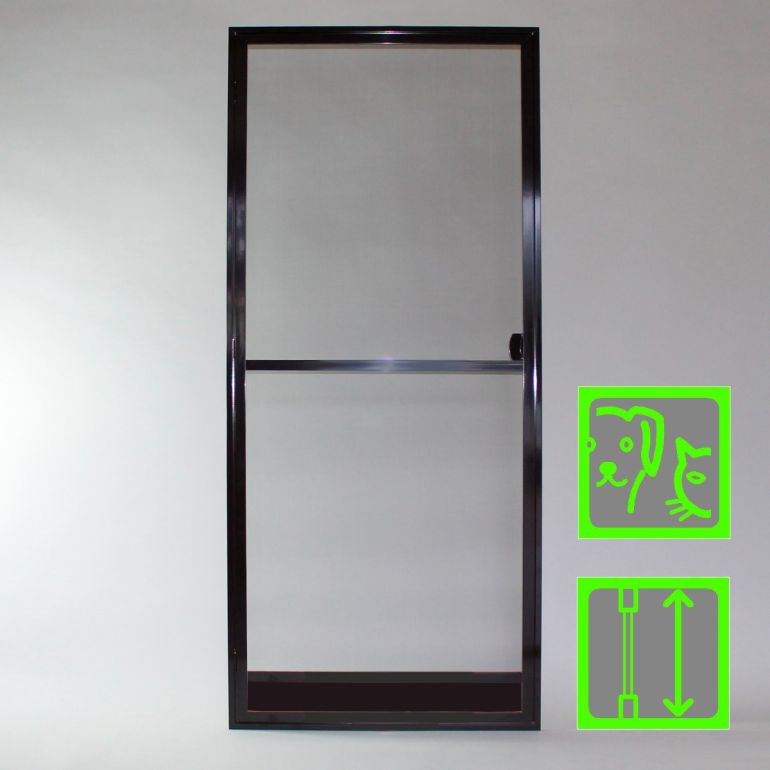

main product photo

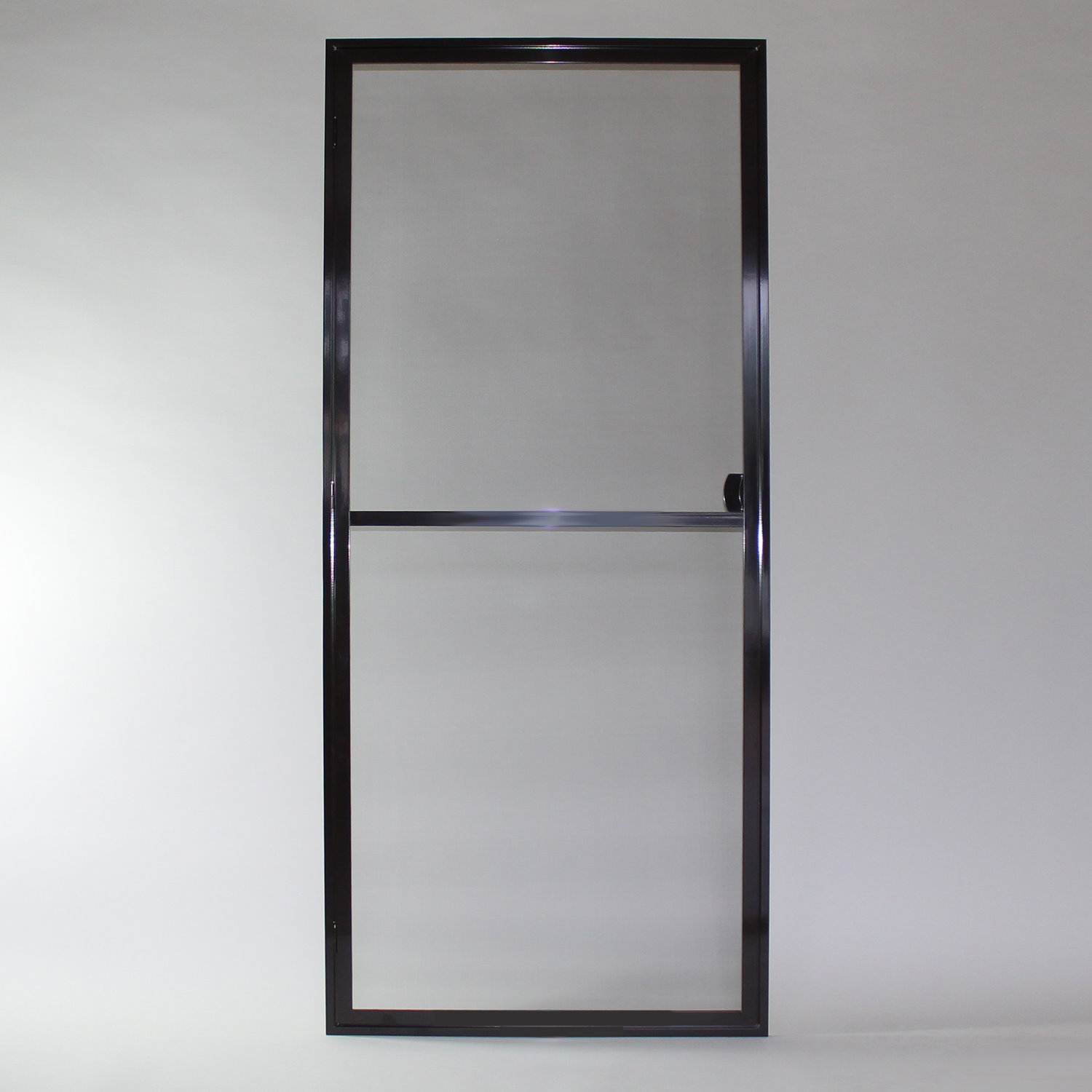

DTMR Fliegengittertür mit Montagerahmen | Fertigelement

Fliegengittter-Drehtür montagefertig, mit Montagerahmen umlaufend oder 3-seitig.

Whatsapp-Chat starten
  • auspacken und einbauen
  • mit Rahmen leicht montierbar

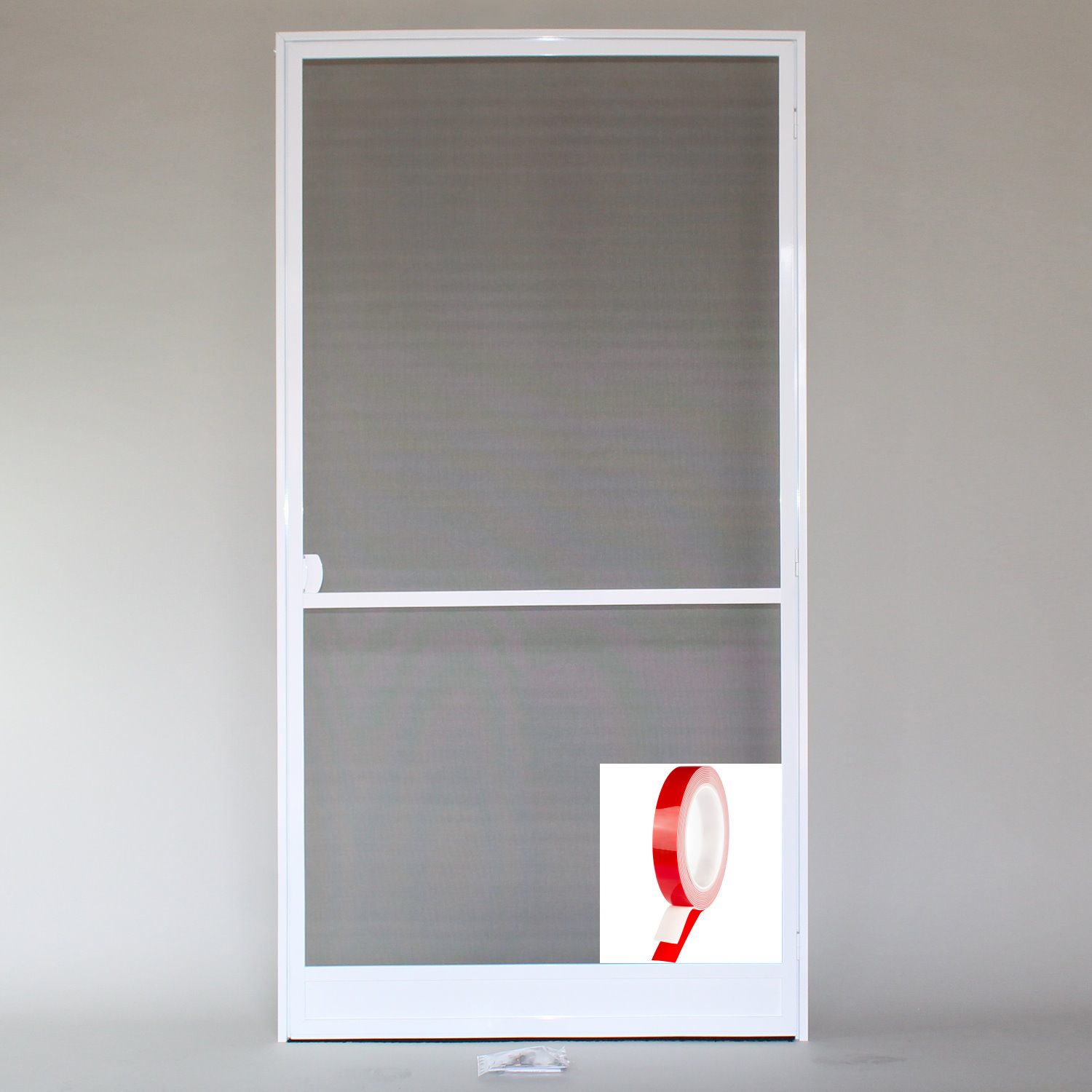

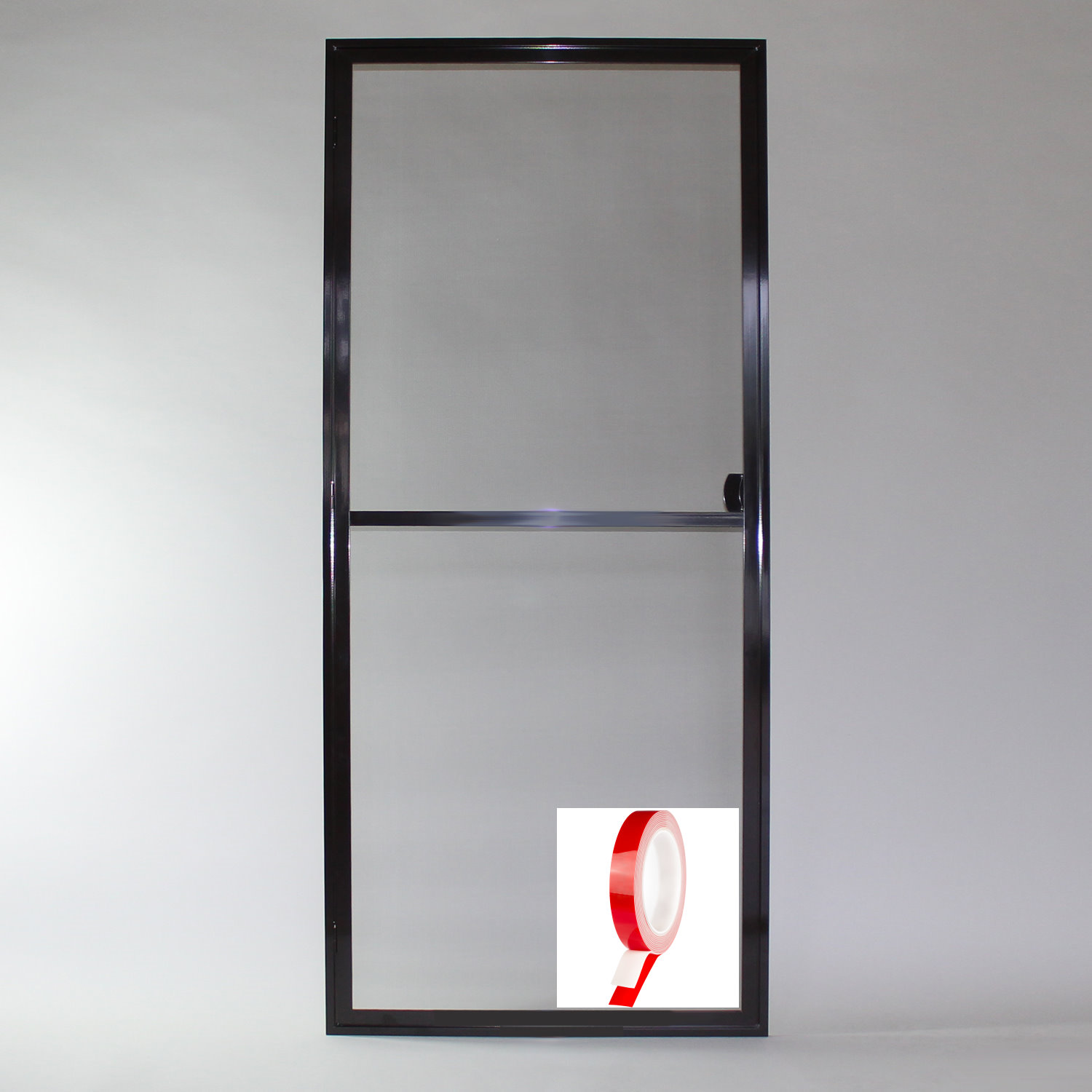

  • Klebemontage möglich
  • Option: Soft-Türschließer
    Achtung!: Soft-Türschließer kann erst ab einer Bestellbreite
    von 768 mm angebracht werden!


Konfigurierbar in folgenden Rahmenfarben:

Downloads
Montageanleitung-DTMR (90.02 kB)
Montageanleitung- Soft-Türschließer (397.41 kB)
Übersicht-Haustierklappen (404.84 kB)

Maximal 7 Zeichen

Sonderpreis 308,75 € Regulärer Preis 343,05 €
Inkl. 19% MwSt., exkl. Versandkosten

Aufmassanleitung

Aufmaßanleitung - Schritt für Schritt mit sämtlichen Einbaufällen:

Bestellbreite ermitteln

Fall 1: Leibungsmontage

  • Einbauverhältnisse: Prüfen Sie mit einer Wasserwaage, ob die seitlichen Leibungsflächen im Lot sind
  • Messen Sie die kleinste Breite in der Leibung, Maß B2 in der Zeichnung. Bei nicht lotrechten Flächen muss die Abweichung noch vom Maß abgezogen und bei Montage ausgeglichen werden.

  • Bestellbreite berechnen:
B1 - 4 mm = Bestellmaß Breite (Leibungsmontage)

Hinweis: der Abzug ist für Toleranzen bzw. für Einsatz von Dichtband vorgesehen. Bei sehr geraden Flächen kann weniger abgezogen werden.

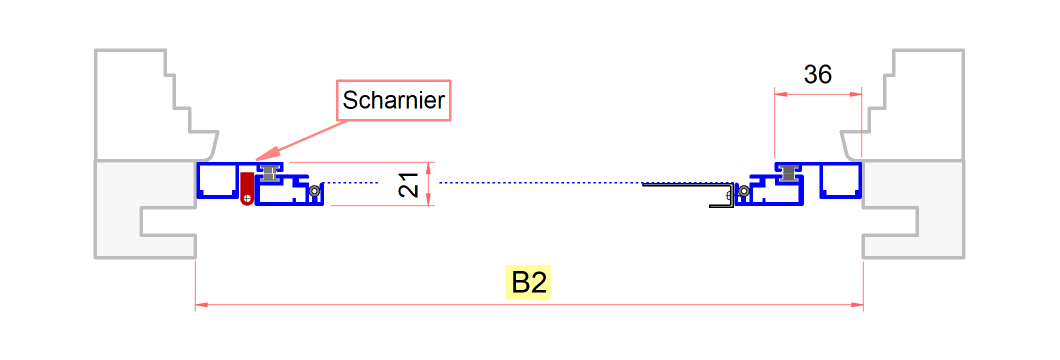

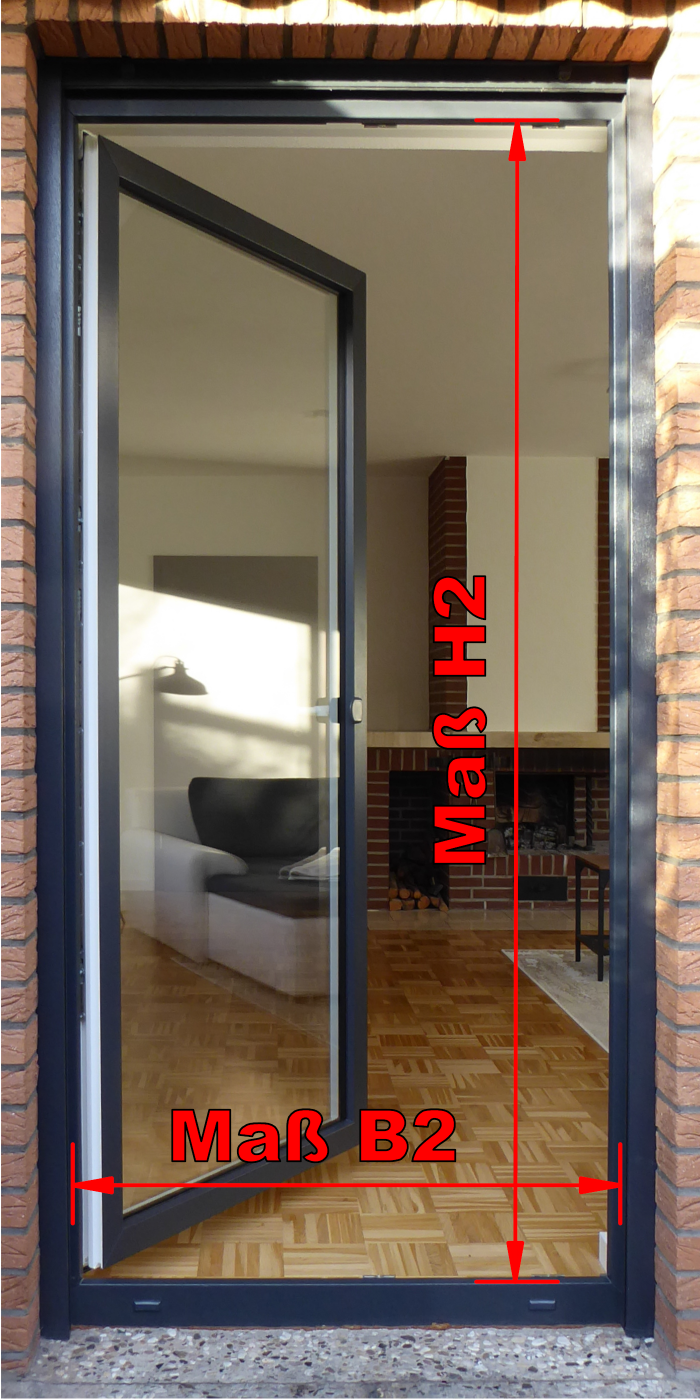

Fall 2: Montage auf Türrahmen

          • Messen Sie das kleinste Maß für die Breite, das Maß ist in der Zeichnung mit B2 angegeben.
          • Bestellbreite berechnen:
B2 - 4 mm = Bestellmaß Breite (Türrahmenmontage)

Hinweis: Bei geraden und lotrechten Leibungsflächen / Rolladenschienen kann weniger abgezogen werden

Bestellhöhe ermitteln

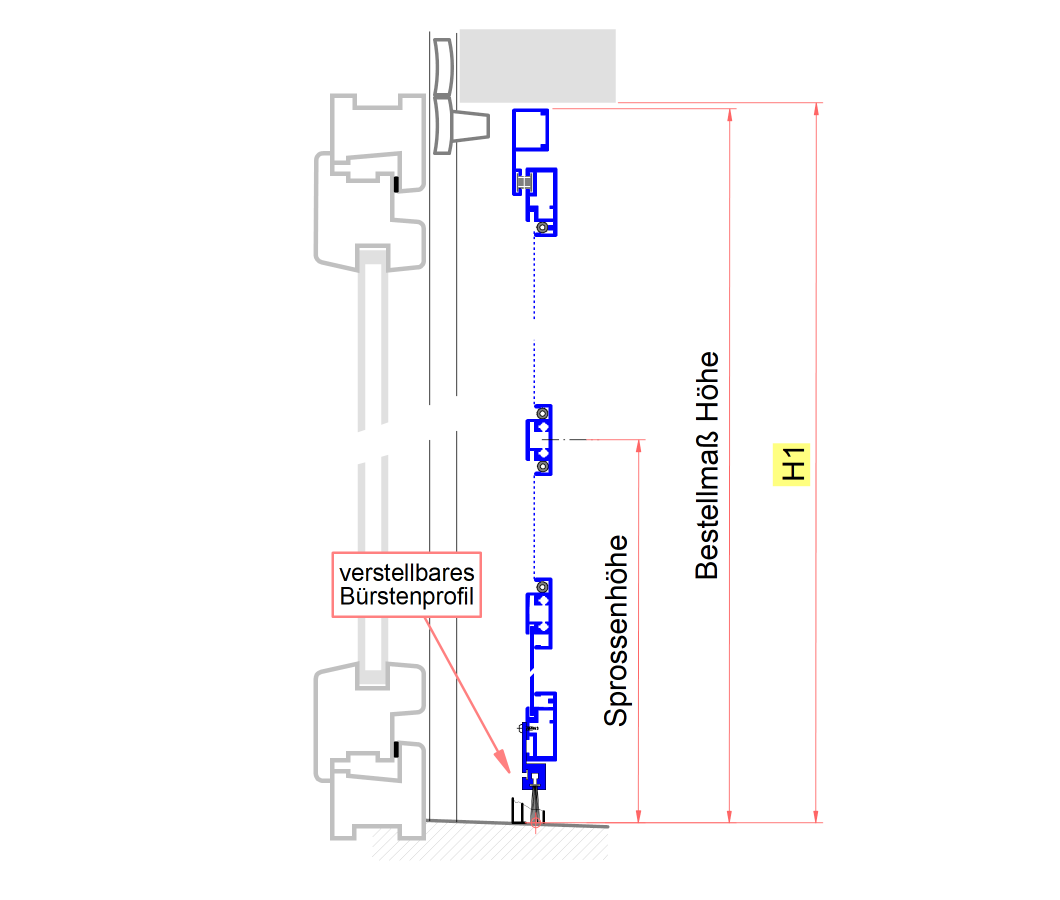

Fall 1: Leibungsmontage




  • Einbauverhältnisse: Prüfen Sie mit einer Wasserwaage, ob Boden und Sturz in Waage sind.Legen Sie die geplante Einbauebene fest = Abstand vom Türelement (dabei evtl vorstehende Türgriffe o.ä. berücksichtigen)
  • Ermitteln Sie in der Einbauebene das kleinste Höhenmaß in der Leibung, das Maß ist in der Zeichnung mit H1 angegeben. Bei nicht waagerechten Flächen muß die Abweichung noch abgezogen und bei Montage ausgeglichen werden (Die Bodenbürste des Türflügels kann um 0,5 cm nach unten verstellt werden)
  • Bestellhöhe berechnen:



H1 - 3 mm= Bestellmaß Höhe (Laibungsmontage)

Hinweis: der Abzug ist für Toleranzen bzw. für Einsatz von Dichtband vorgesehen. Bei sehr geraden Flächen kann weniger abgezogen werden.

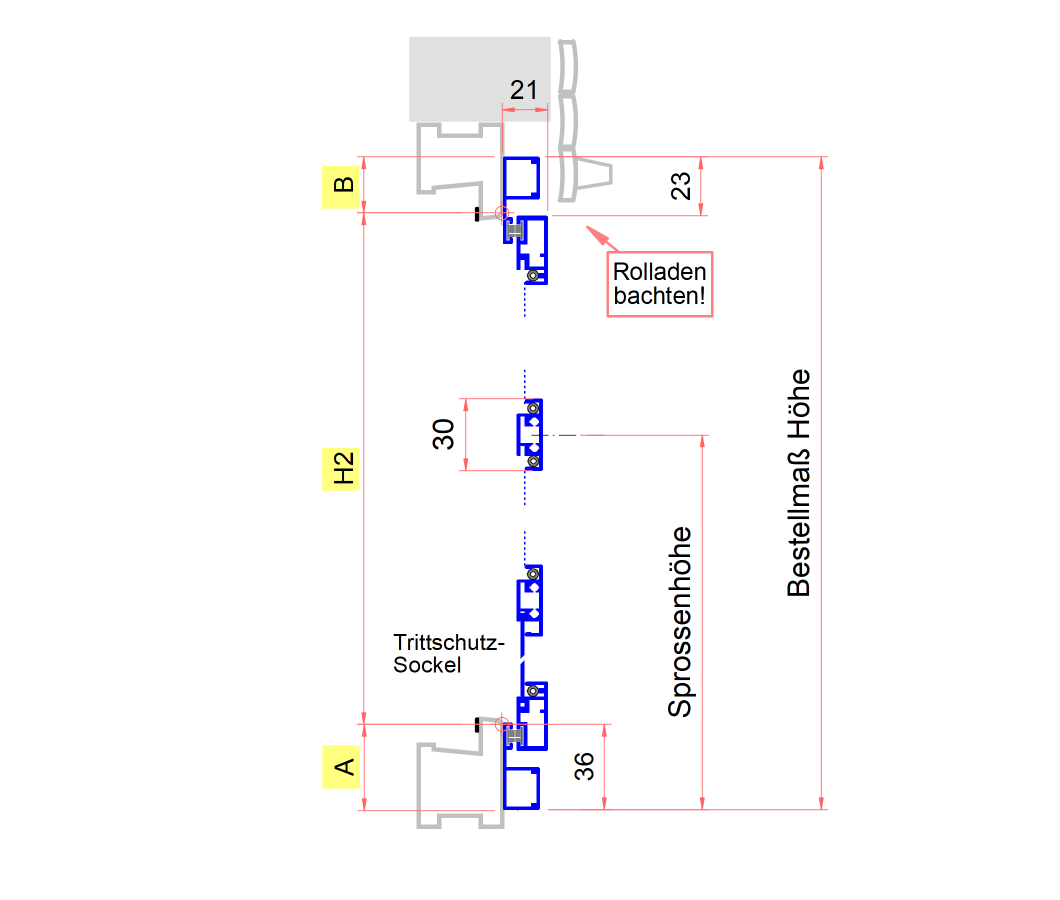

Fall 2: Türrahmenmontage oder 4-seitiger Montagerahmen (auch für Klebemontage)

Hinweis: Unbedingt prüfen, ob Rolladenkante nicht im Schwenkbereich der Tür ist!



  • Höhenmaß ermitteln: Messen Sie das Maß H2 wie in der Zeichnung angegeben (Messpunkte beachten!
  • Bestellhöhe berechnen:
H2 + A + B = Bestellmaß Höhe (Türrahmenmontage)

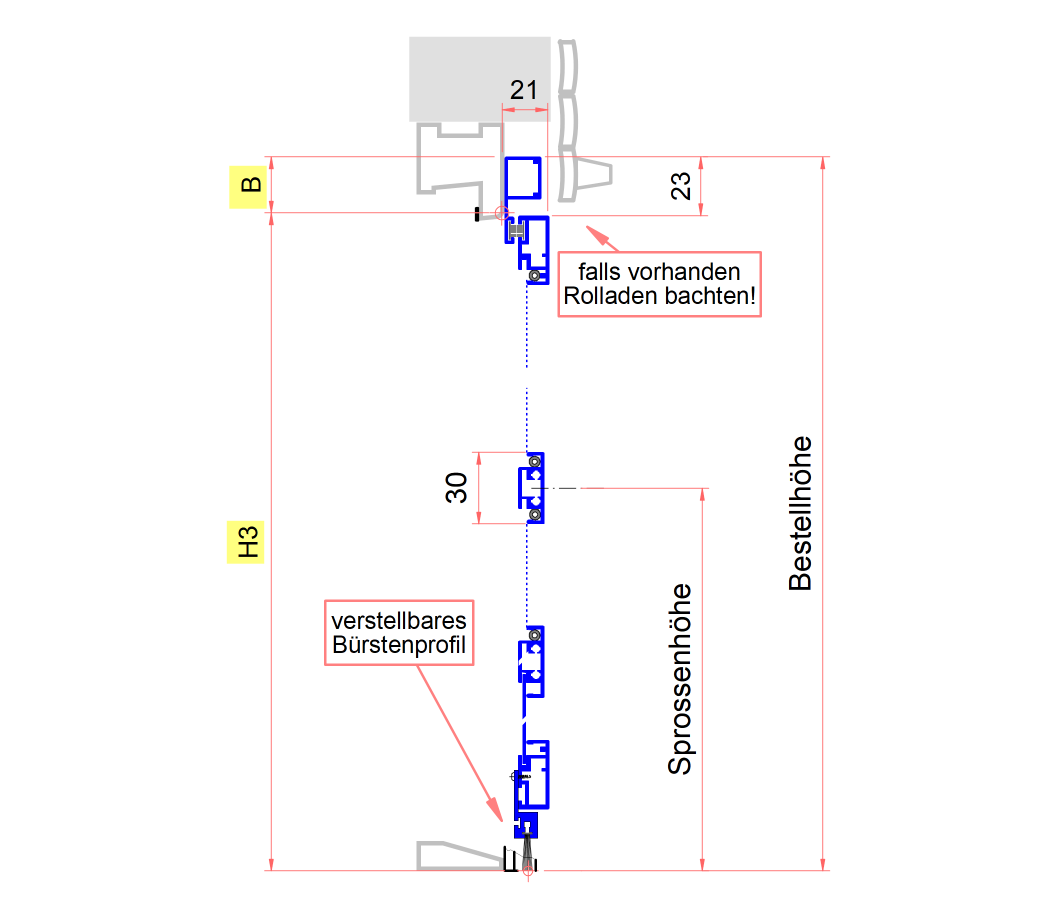

Fall 3: Türrahmenmontage bei flacher Bodenschwelle (3seitiger Montagerahmen)

Hinweis: Unbedingt prüfen, ob Rolladenkante nicht im Schwenkbereich der Tür ist!



  • Höhenmaß ermitteln: Messen Sie das Maß H3 wie in der Zeichnung angegeben (Messpunkte beachten!
  • Bestellhöhe berechnen:
H3 + B = Bestellmaß Höhe (Türrahmenmontage)
Ausführung

Flügelprofile Aluminium 29 x 13,5 mm, mit Bürstendichtungen und Magnetband-Verschluss, Quersprosse 30 mm breit, gewebeteilend, Montagerahmenprofil 36 x 16 mm, Trittschutzsockel, optional Bürstenprofil unten, Rahmen komplett montiert, auf Gehrung doppelt verpresst, Gewebe nach Wahl

Lieferumfang

Montagefertiges Türelement, Befestigungsmaterial, Montageanleitung
