DTMR2 Doppel-Fliegengittertür mit Montagerahmen

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

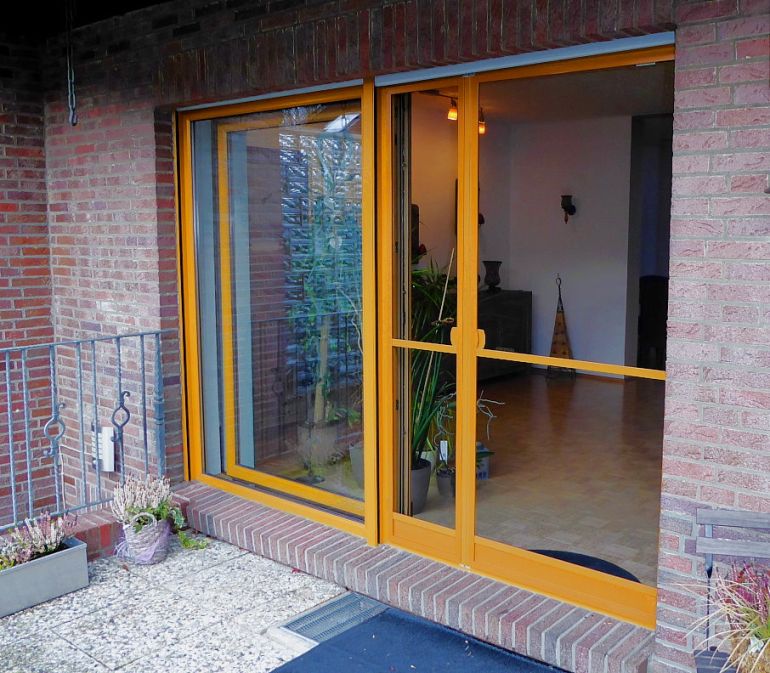

DTMR2 Doppel-Fliegengittertür mit Montagerahmen | Fertigelement

Fliegengittter-Drehtür montagefertig, mit Montagerahmen umlaufend oder 3-seitig.

Weitere Details im Produkt-Tab 'Ausführung'

auspacken und einbauen
mit Rahmen leicht montierbar
Klebemontage möglich
Option: Soft-Türschließer
Achtung!: Soft-Türschließer kann erst ab einer Bestellbreite
von 1530 mm oder einem Durchgangsmaß von 754 mm angebracht werden!

Konfigurierbar in folgenden Rahmenfarben:

Bestellbreite ermitteln

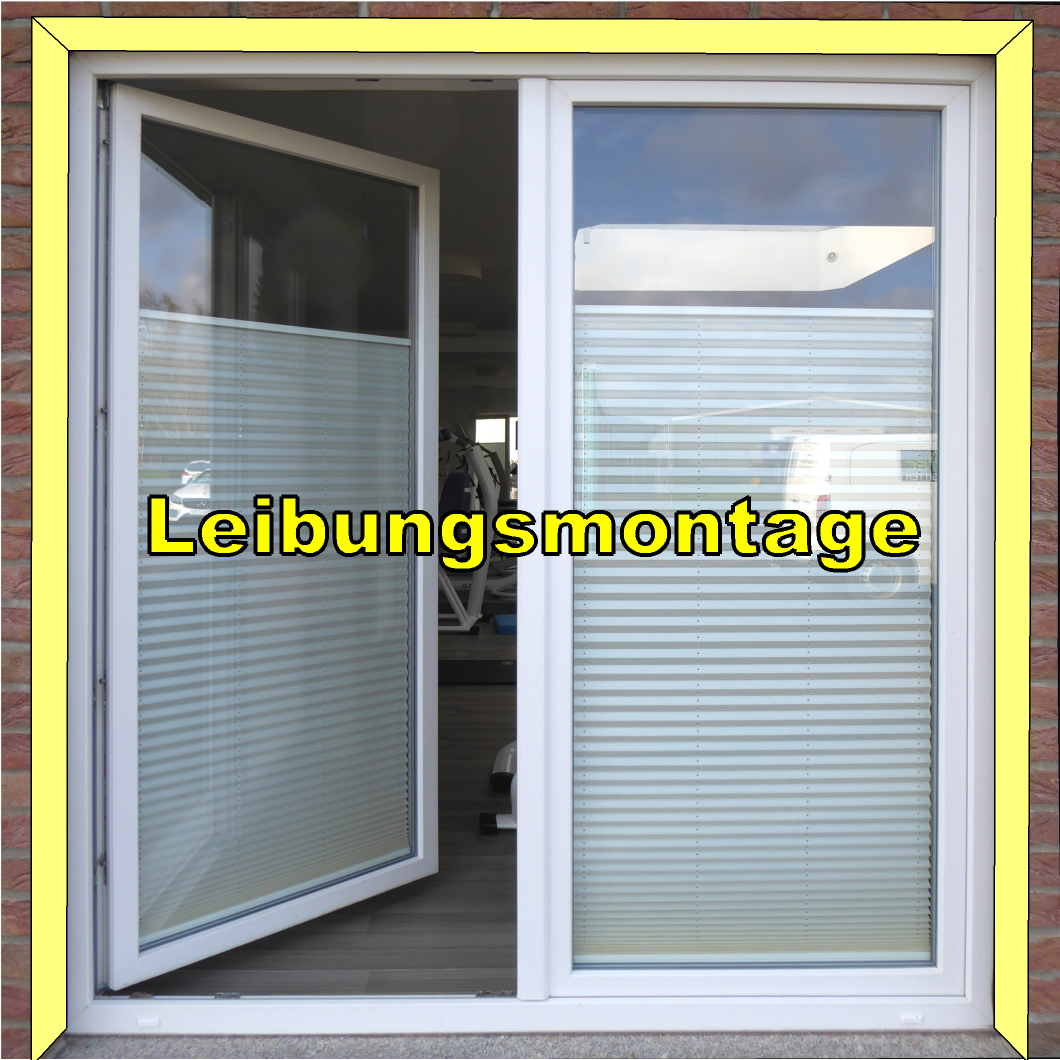

Fall 1: Leibungsmontage

Einbauverhältnisse: Prüfen Sie mit einer Wasserwaage, ob die seitlichen Leibungsflächen im Lot sind

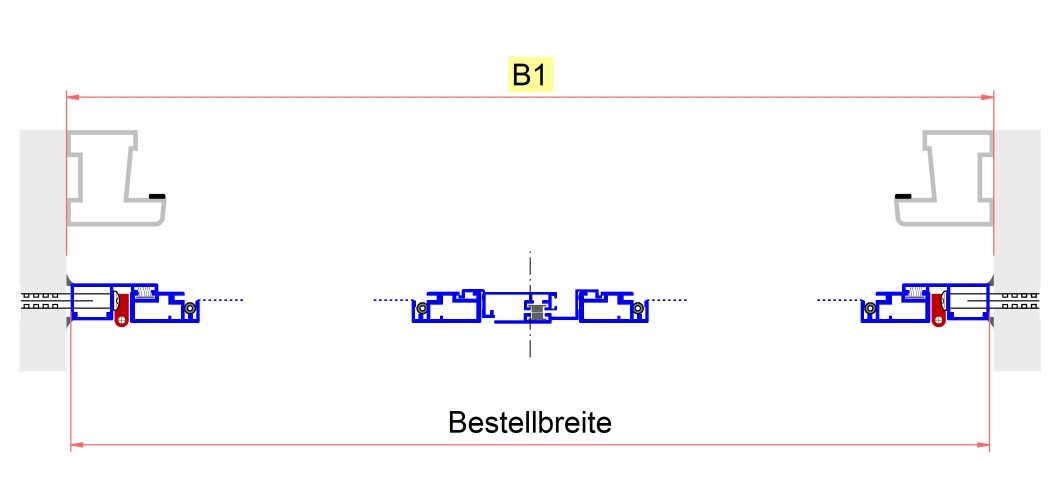

Messen Sie die kleinste Breite in der Leibung, Maß B1 in der Zeichnung. Bei nicht lotrechten Flächen muss die Abweichung noch vom Maß abgezogen und bei Montage ausgeglichen werden.

Bestellbreite berechnen:

B2 - 4 mm = Bestellmaß Breite (Leibungsmontage)

Hinweis: der Abzug ist für Toleranzen bzw. für Einsatz von Dichtband vorgesehen. Bei sehr geraden Flächen kann weniger abgezogen

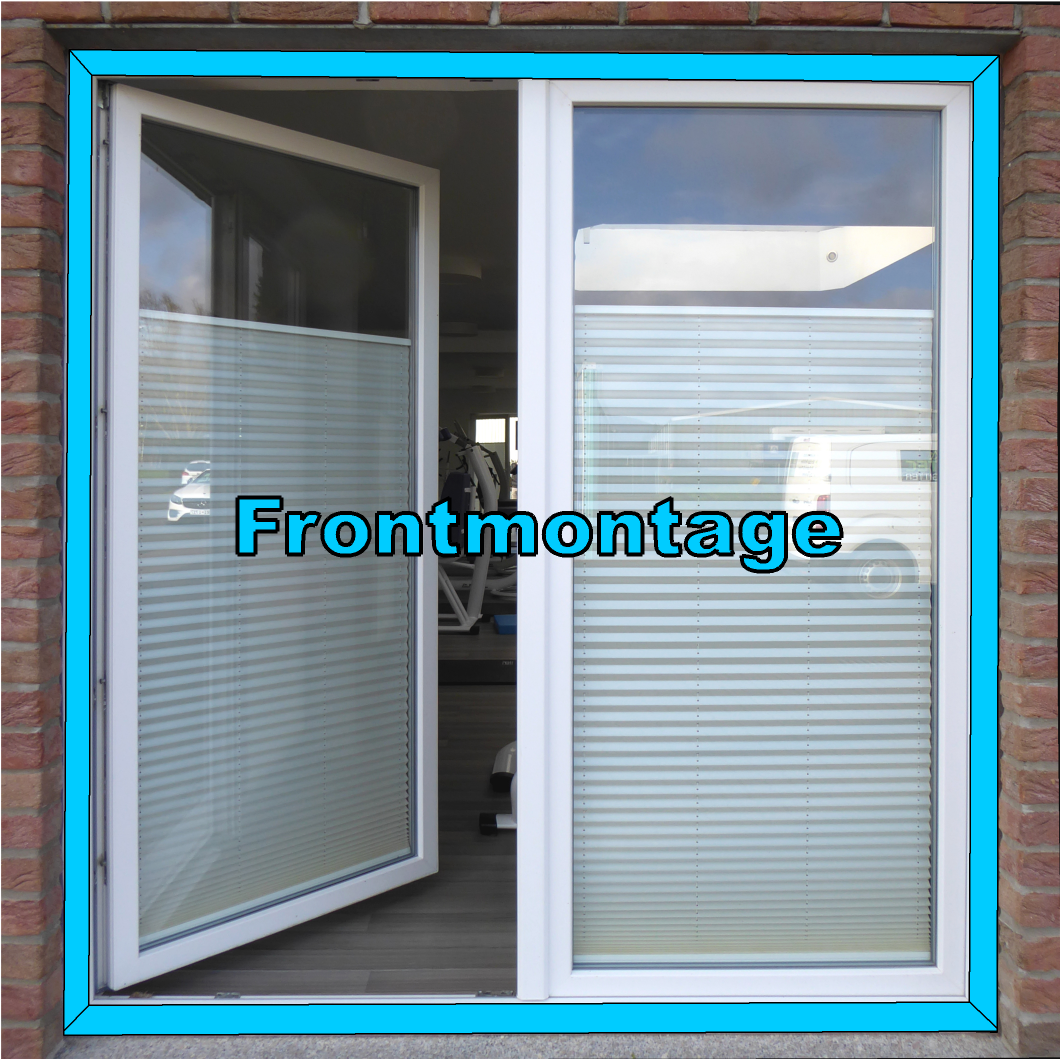

Fall 2: Montage auf Türrahmen

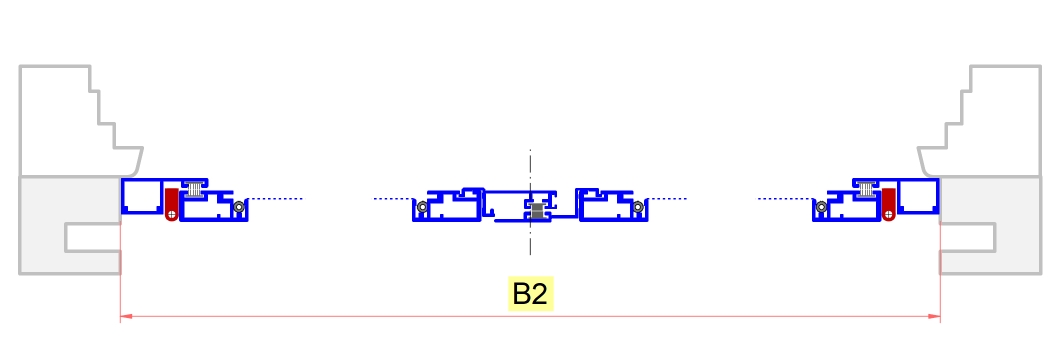

B2 - 4 mm = Bestellmaß Breite (Türrahmenmontage)

Hinweis: Bei geraden und lotrechten Leibungsflächen / Rolladenschienen kann weniger abgezogen werden

Bestellhöhe ermitteln

Fall 1: Leibungsmontage

Einbauverhältnisse: Prüfen Sie mit einer Wasserwaage, ob Boden und Sturz in Waage sind.
Legen Sie die geplante Einbauebene fest = Abstand vom Türelement (dabei evtl vorstehende Türgriffe o.ä. berücksichtigen)

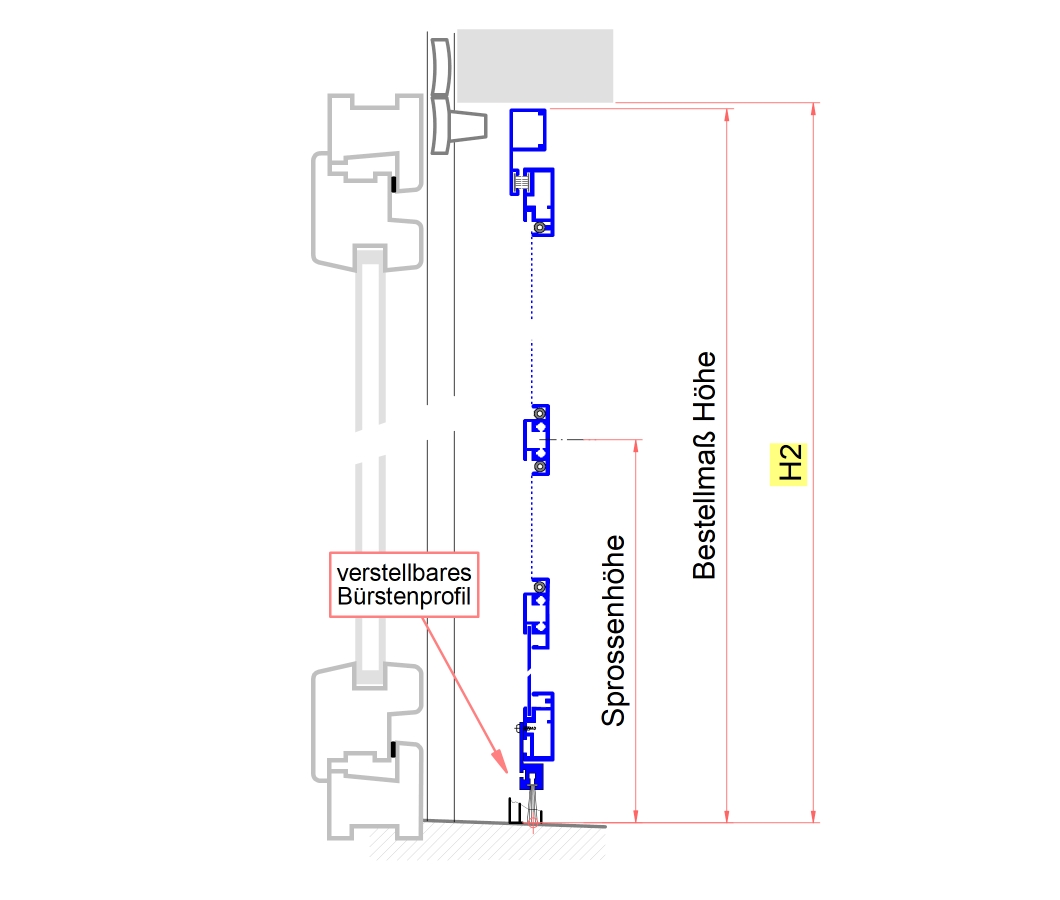

Ermitteln Sie in der Einbauebene das kleinste Höhenmaß in der Leibung, das Maß ist in der Zeichnung mit H2 angegeben. Bei nicht waagerechten Flächen muß die Abweichung noch abgezogen und bei Montage ausgeglichen werden (Die Bodenbürste des Türflügels kann um 0,5 cm nach unten verstellt werden)
Bestellhöhe berechnen:

H2 - 3 mm= Bestellmaß Höhe (Laibungsmontage)

Hinweis: der Abzug ist für Toleranzen bzw. für Einsatz von Dichtband vorgesehen. Bei sehr geraden Flächen kann weniger abgezogen werden.

Fall 2: Türrahmenmontage oder 4-seitiger Montagerahmen (auch für Klebemontage)

Einbauverhältnisse prüfen:

Rolladenabstand= min. 22 mm (Alternativprodukte: DTF,DTZR, DTFR

Auflage u. (A)= min. 36 mm (evtl. Kappen an Entwässerungschlitzen entfernen)

Auflage o. (B)= 10 mm bis. 36 mm (Rolladen beachten)

Hinweis: Unbedingt prüfen, ob Rolladenkante nicht im Schwenkbereich der Tür ist!

Höhenmaß ermitteln: Messen Sie das Maß H1 wie in der Zeichnung angegeben (Messpunkte beachten!
Bestellhöhe berechnen:

H1 + A + B = Bestellmaß Höhe (Türrahmenmontage)

Option - asymetrische Teilung:

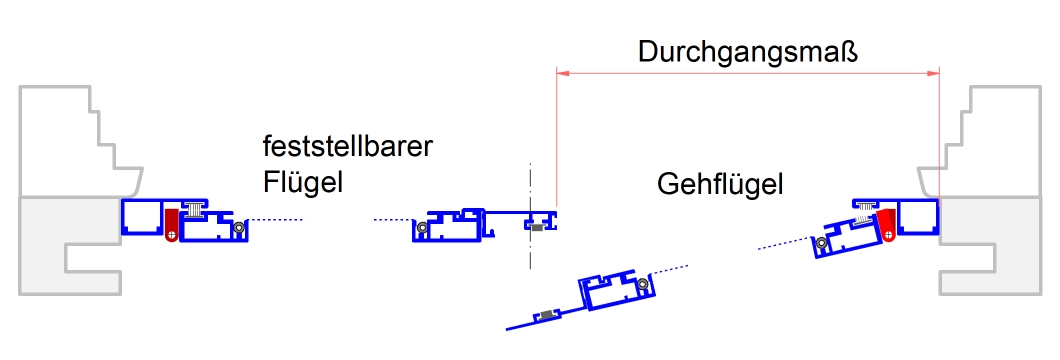

Falls beide Türflügel gleich breit sein sollen, diesen Punkt überspringen. Bei asymmetrischer Teilung das gewünschte Durchgangsmaß für den Gehflügel nach der Zeichnung ermitteln und oben eingeben. Der Mehrpreis wird automatisch berechnet.
