Messen Sie vom Fensterrahmen bis zum Rolladenpanzer.

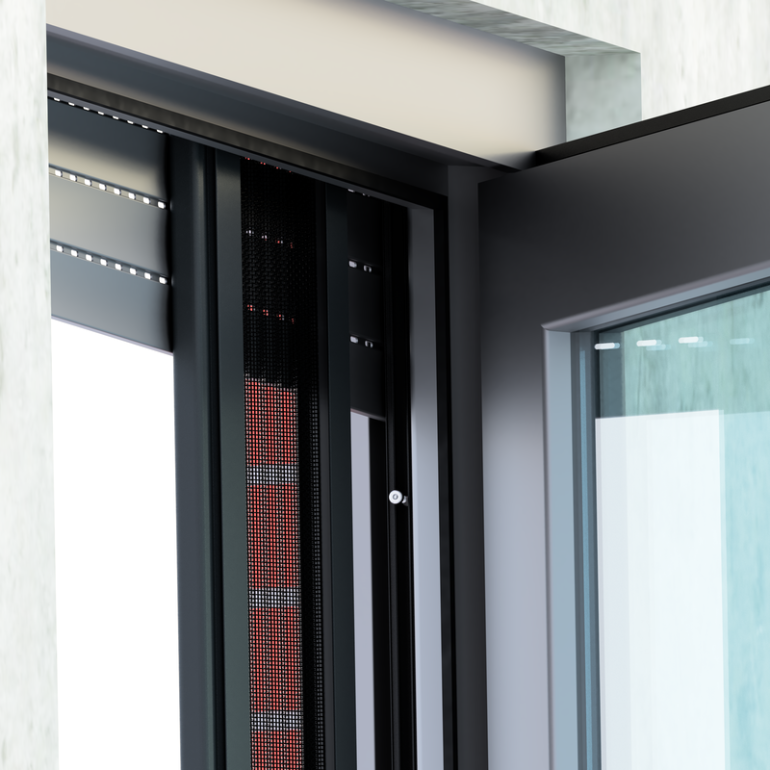

PL18-R Insektenschutz-Türplissee | Montage hinter dem Rolladen
Plissee-Insektenschutz, Montage hinter dem Rolladen
- Leichter Lauf dank kugelgelagerter Laufrolle!
- gute Optik
- hochwertiges Produkt
- integrierte Griffmulden
- flache Bodenschiene
Konfigurierbar in folgenden Rahmenfarben:
Configure PL18-R Insektenschutz-Türplissee | Montage hinter dem Rolladen
PLATZVERHÄLTNISSE PRÜFEN
Wichtig!!
Wählen sie den Zusatzwinkel unter dem Punkt "Zusatzoptionen" aus und beachten Sie die Aufmaßzeichnung Mit Zusatzwinkel!
Maße
Bestellbreite ermitteln
Fall 1: In die Rolladenführung geschraubt
- Auf der Zeichnung ist die Rolladenfühung, der Türrahmen und das Plissee als Horizontalschnitt dargestellt. Der Fokus liegt auf den Seitenflächen der Rolladenführungen zwischen Rolladen und Türrahmen.
- Messen Sie den Abstand zwischen den Führungsschienen unten-mitte-oben.
Das kleinste gemessene Maß ist die Bestellbreite!
Bestellbreite ermitteln

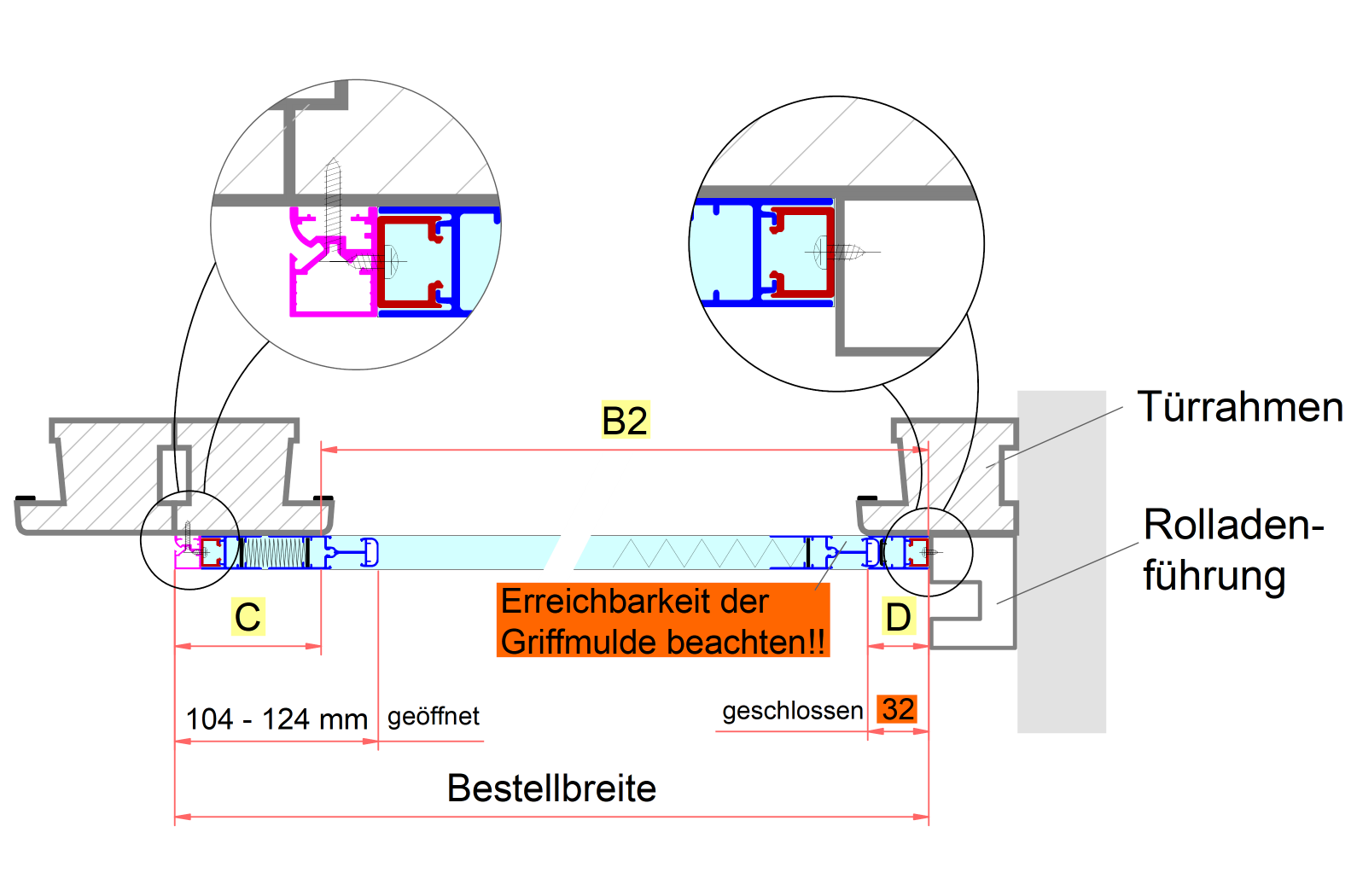

Fall 2: Frontal Montage auf den Türrahmen und seitlich in die Rolladenführung
- Messen Sie das Maß B2, welches in der Zeichnung zu finden ist.
Achtung: Das Maß B2 ist nicht die lichte Rahmenöffnung, sondern das Maß ohne Schräge/Rundung ab Beginn der geraden Fläche!
Das Maß B2 ist also ab Beginn der geraden Fläche bis zur Rolladenführung. - Bestellmaß Breite berechnen:
Bestellbreite = B2 + C (15 bis 124 mm) + D (0 bis 32 mm)
Bestellbreite ermitteln
Fall 3: Frontal Montage auf den Türrahmen
- Messen Sie das Maß B3, welches in der Zeichnung zu finden ist.
Achtung: Das Maß B3 ist nicht die lichte Rahmenöffnung, sondern das Maß ohne Schräge/Rundung ab Beginn der geraden Fläche! - Bestellmaß Breite berechnen:
Bestellbreite = B1+ C (15 bis 124 mm) + D (15 bis 47 mm)
- Kontrolle: Die Bestellbreite darf nicht Größer als die Laibungsbreite sein
Bestellhöhe ermitteln

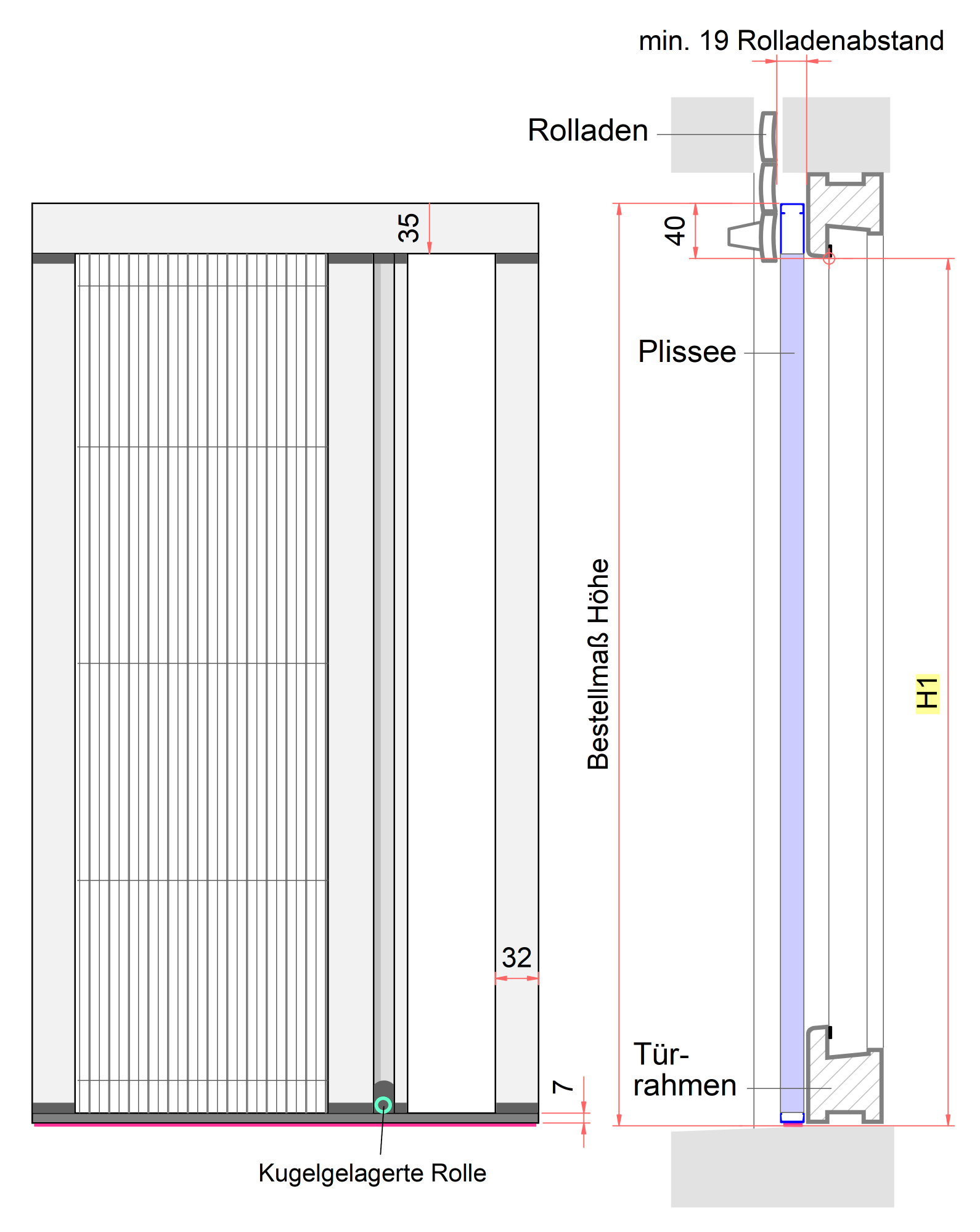

Fall 1: Oben auf den Türrahmen und unten auf den Boden geklebt
- Nehmen Sie das Maß H1 vom Boden bis unter die obere Innenkante des Türrahmens
Bestellmaß Höhe = H1 + 40 mm (20 mm Mindestauflage)
Bestellhöhe ermitteln

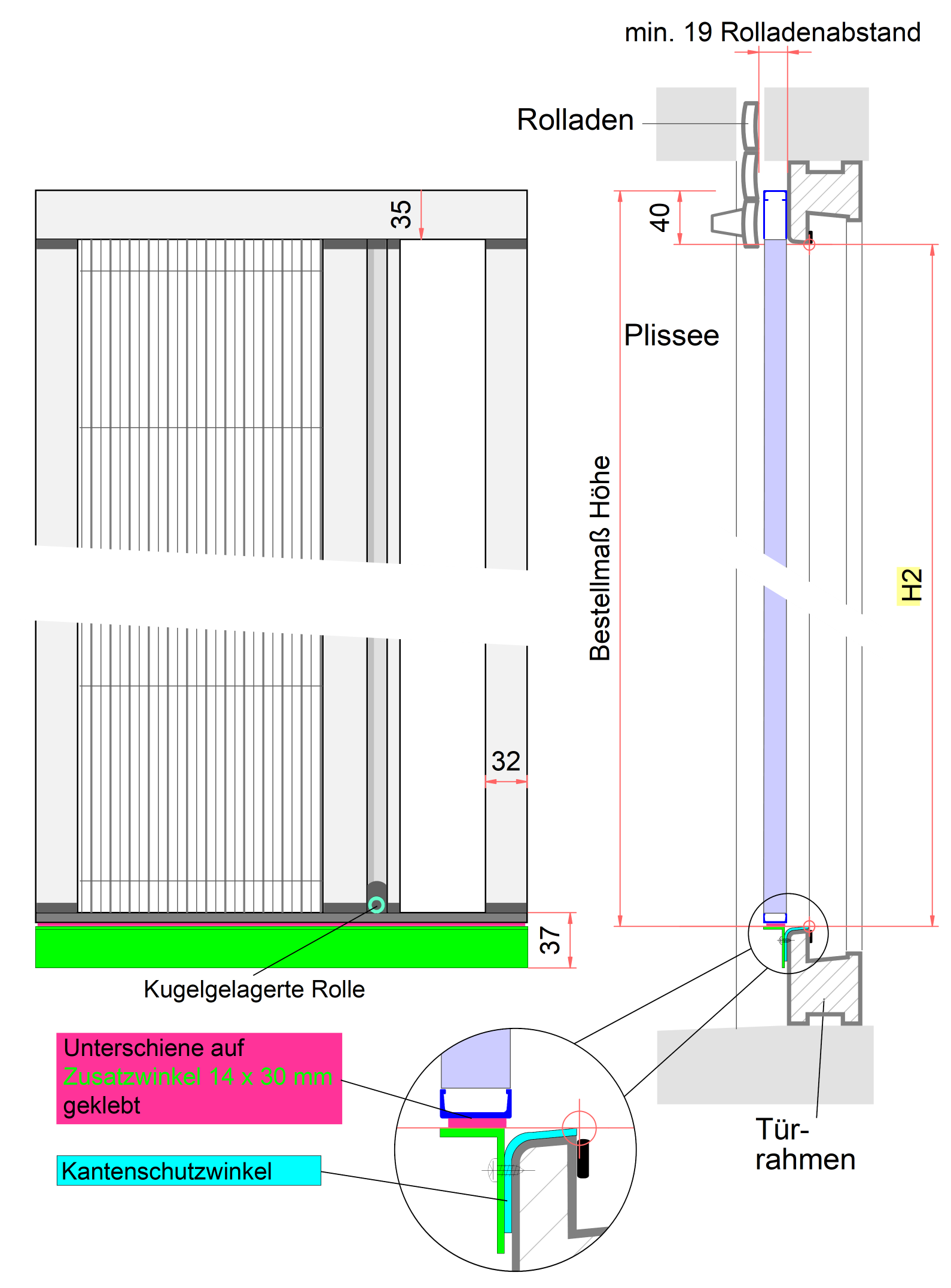

Fall 2: Kantenschutz ausgleichen
- Messen Sie die Höhe der lichten Rahmenöffnung, das Maß ist in der Zeichnung mit H2 angegeben.
Bestellmaß Höhe = H2 + 40 mm (20 mm Mindestauflage)
- Achtung!
- Wählen Sie die Zusatzoption "Zusatzwinkel" an!
Bestellhöhe ermitteln

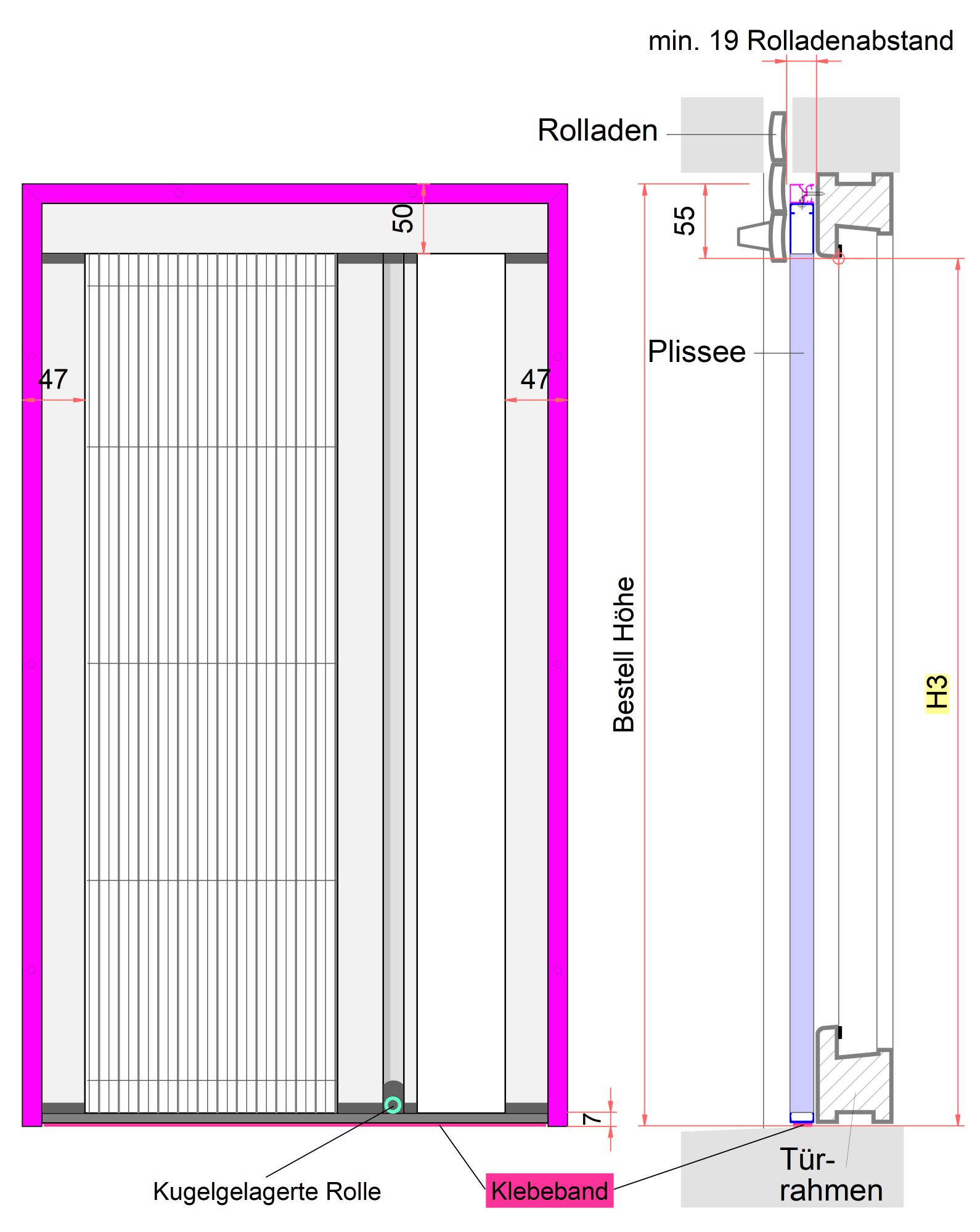

Fall 3: Mit 3-seitigen Montagerahmen zur Schraubmontage bei ebenen Boden
- Nehmen Sie das Maß H3 vom Boden bis unter die obere Innenkante des Türrahmens
Bestellmaß Höhe = H3 + 54 mm (20 mm Mindestauflage)

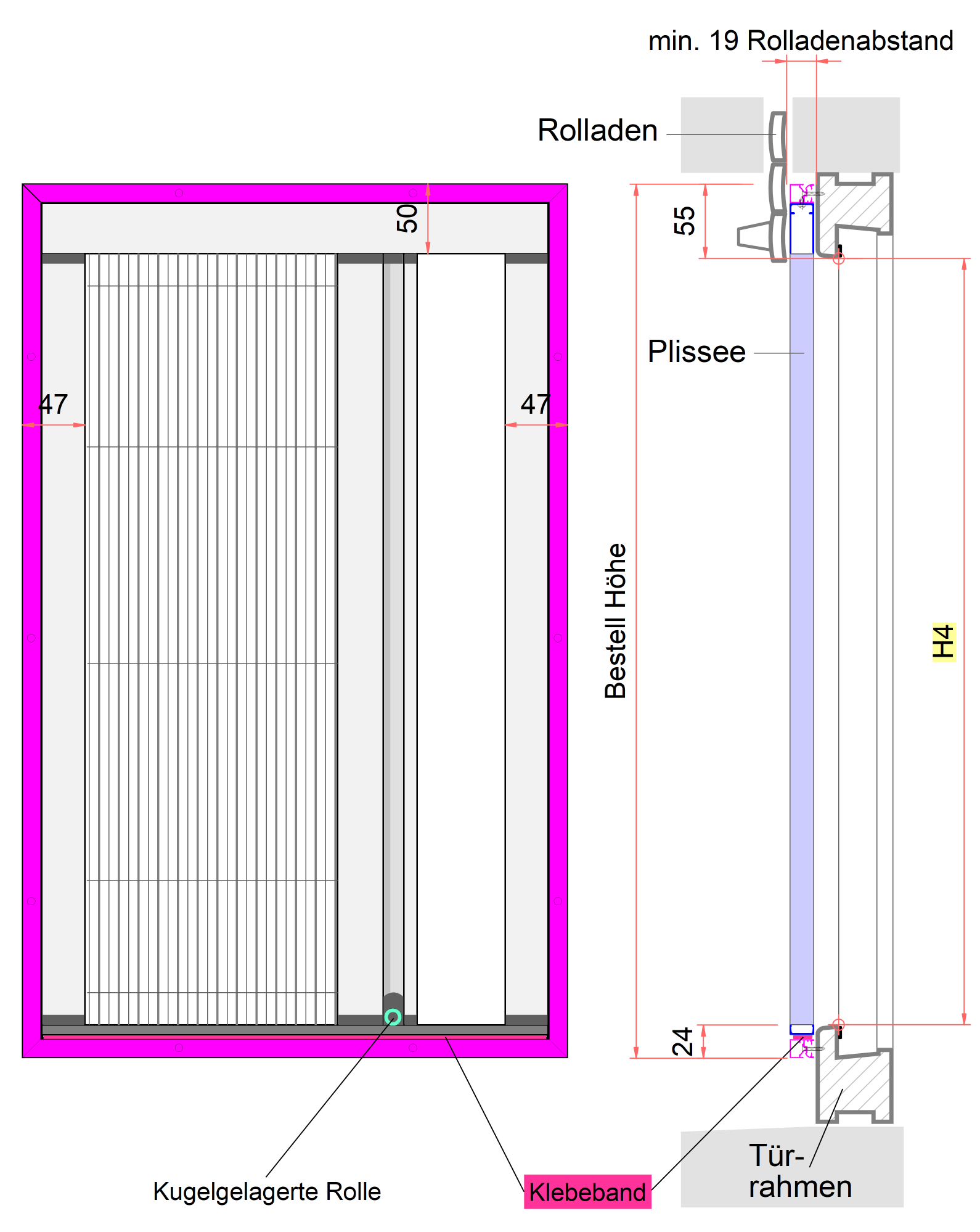

Fall 4: mit 4-seitigen Montagerahmen bei unebenem Boden
- Messen Sie die Höhe der lichten Rahmenöffnung, das Maß ist in der Zeichnung mit H4 angegeben.
Bestellmaß Höhe = H4 + 24 mm + 54mm (20 mm Mindestauflage)
Bestellhöhe ermitteln
Fall 5: mit 3-seitigen Montagerahmen mit Zusatzwinkel
- Messen Sie die Höhe der lichten Rahmenöffnung, das Maß ist in der Zeichnung mit H5 angegeben.
Bestellmaß Höhe = H5 + 54mm (20 mm Mindestauflage)
- Achtung!
- Wählen Sie die Zusatzoption "Zusatzwinkel" an!
Bestellhöhe ermitteln

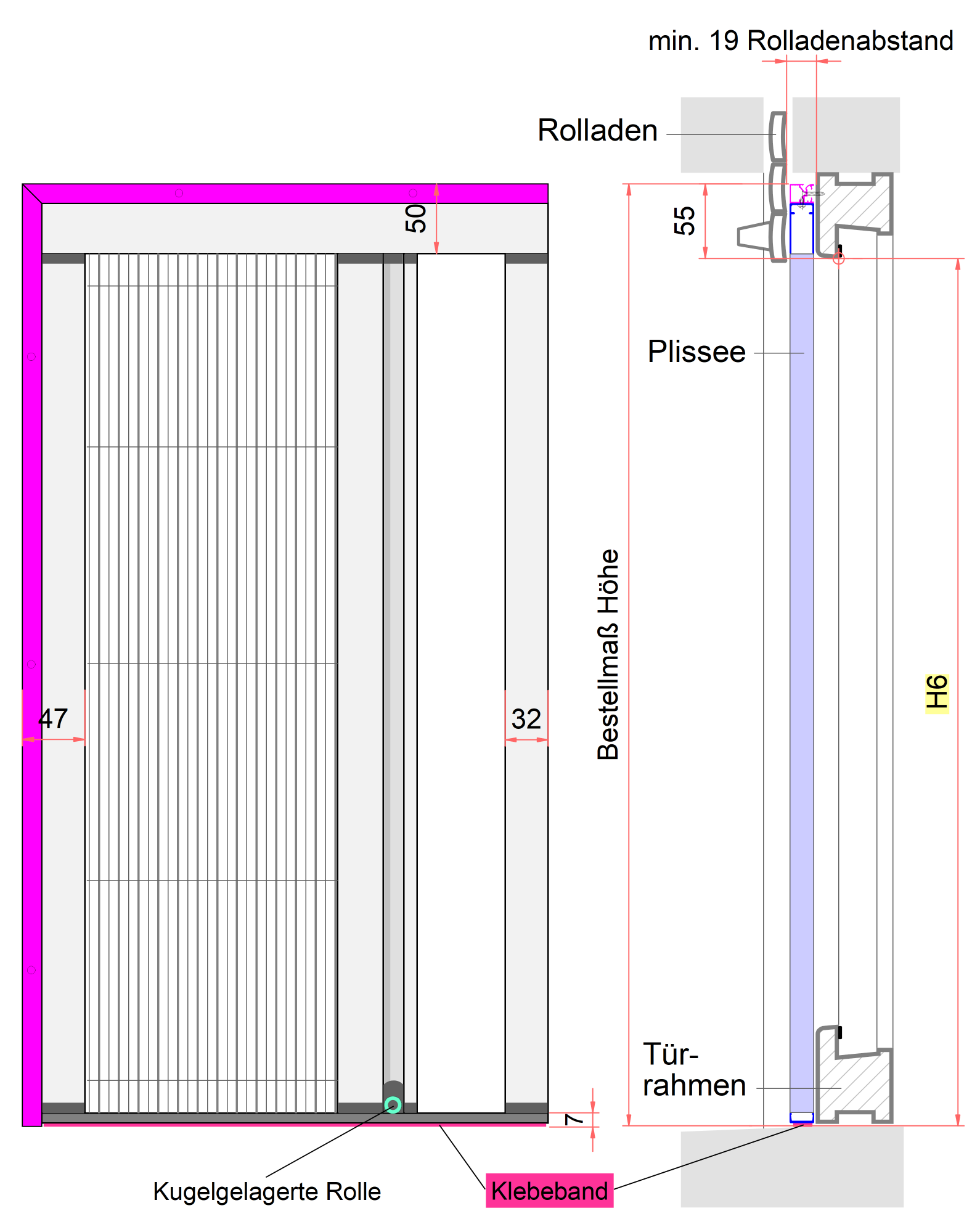

Fall 6: mit 2-seitigen Montagerahmen
(Montage in die Rolladenführung und auf dem Türrahmen)
- Nehmen Sie das Maß H6 vom Boden bis unter die obere Innenkante des Türrahmens
Bestellmaß Höhe = H6 + 54mm (20 mm Mindestauflage)
Bestellhöhe ermitteln

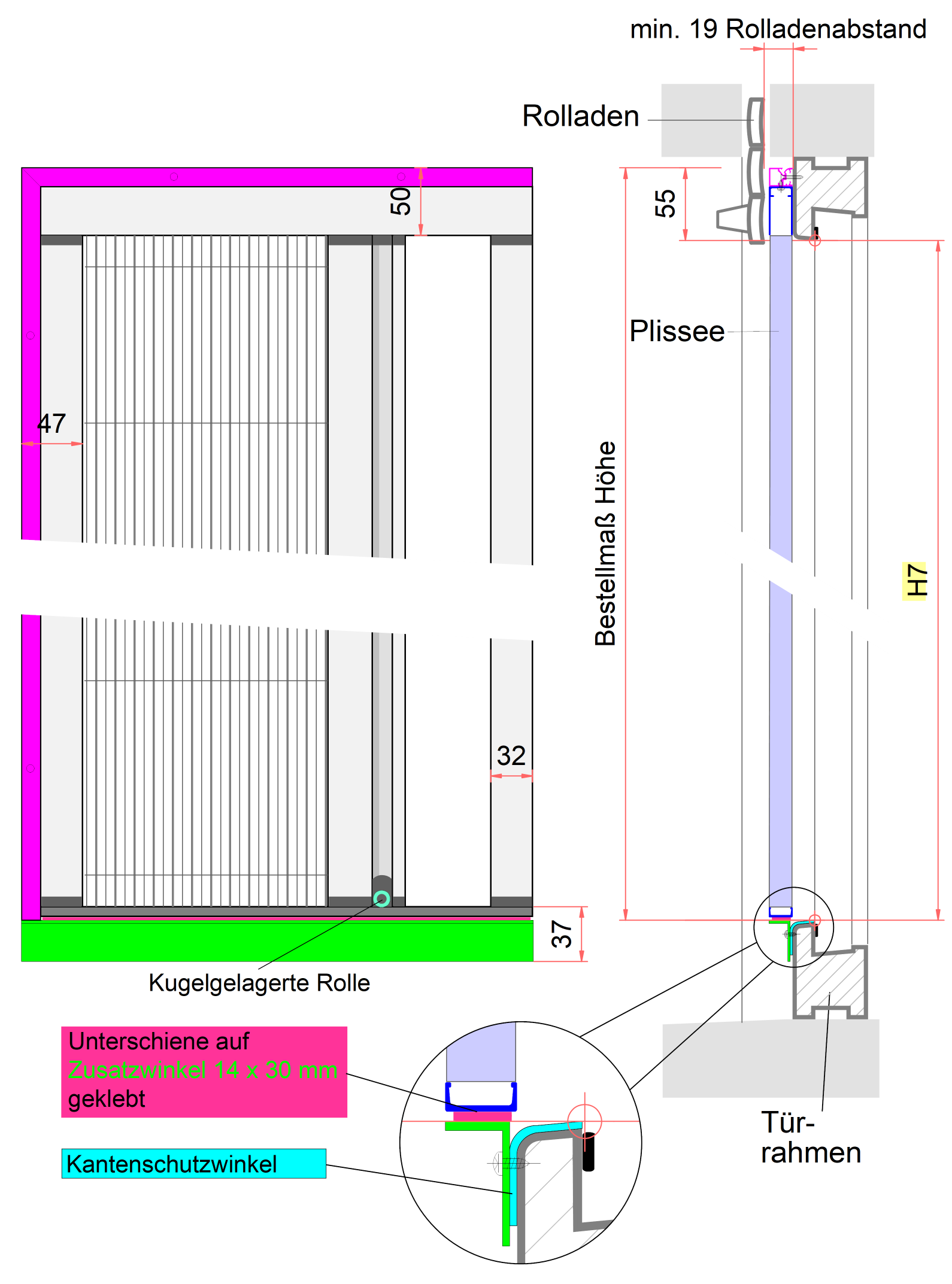

Fall 7: mit 3-seitigen Montagerahmen mit Zusatzwinkel
- Messen Sie die Höhe der lichten Rahmenöffnung, das Maß ist in der Zeichnung mit H7 angegeben.
Bestellmaß Höhe = H7 + 54mm (20 mm Mindestauflage)
- Achtung!
- Wählen Sie die Zusatzoption "Zusatzwinkel" an!
