Messen Sie vom Fensterrahmen bis zum Rolladenpanzer.

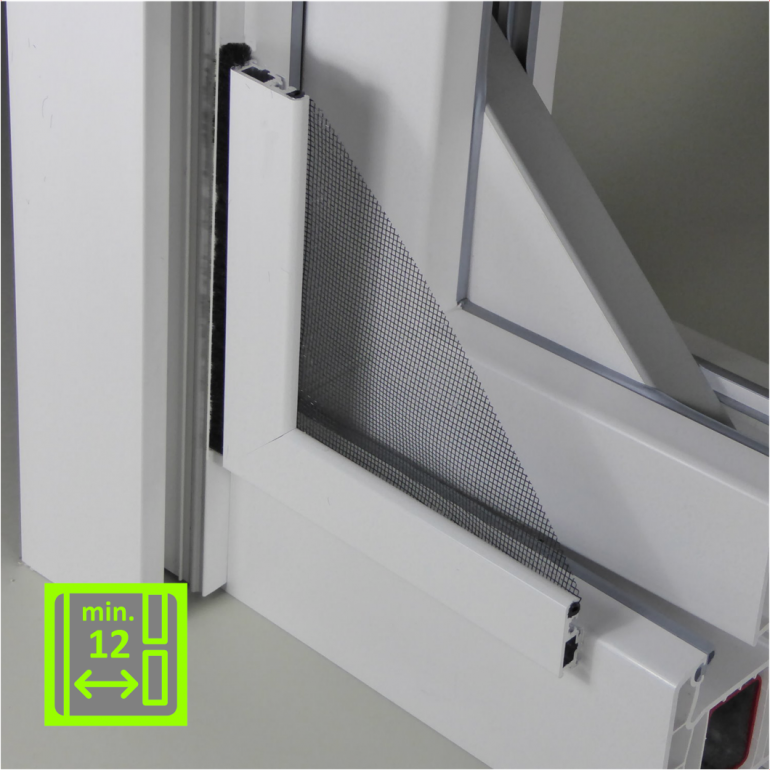

SR-3B Fliegengitter-Spannrahmen | seitliche Bürsten | Fertigelement
Insektenschutzrahmen als Fertigelement, mit Einhängewinkeln lang/kurz Einsetzbar bei fehlender seitlicher Auflage auf dem Fensterrahmen. Auch geeignet für Doppelfenster mit einseitiger Begrenzung. Abdichtung mit seitlichen Bürstendichtungen zur Rolladenführung/Begrenzung.Keine rückseitige Bürstendichtung!
- stabiles Alu-Element
- 4-Punkt-Befestigung
- Formschöne Profile
Konfigurierbar in folgenden Rahmenfarben:
Bewertung:
100% of 100
Downloads
Configure SR-3B Fliegengitter-Spannrahmen | seitliche Bürsten | Fertigelement
PLATZVERHÄLTNISSE PRÜFEN
Platz seitlich prüfen
Messen Sie zwischen der Rolladenführung und der Innenkante des Fensterrahmens.
Achtung! Die Auflagefläche je Seite darf nicht mer als 15 mm betragen!
Masse
Fall 1: beidseitige Begrenzung
- Messen Sie die Breite zwischen den Begrenzungen (Rolladenschienen), das Maß ist in der Zeichnung mit B2 angegeben.
- Bestellmaß Breite berechnen:
B2 - 7 mm = Bestellbreite
ACHTUNG: Der Spannrahmen darf beidseitig nicht mehr als 15 mm auf dem Fensterrahmen aufliegen!!!

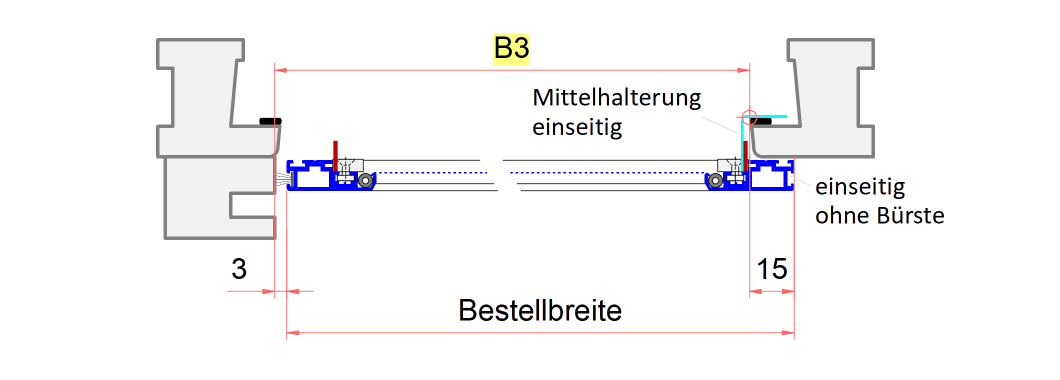

Fall 2: bei einseitiger Begrenzung (Doppelfenster)
- Messen Sie die Breite ab Rolladenschiene bis zur gegenüberligenden Fensterrahmen-Innenkante, das Maß ist in der Zeichnung mit B3 angegeben.
- Bestellmaß Breite berechnen:
B3 + 12 mm = Bestellbreite
ACHTUNG: Der Spannrahmen darf beidseitig nicht mehr als 15 mm auf dem Fensterrahmen aufliegen!!!
Bestellhöhe ermitteln:
- Messen Sie die Höhe der lichten Rahmenöffnung, Maß H1 in der Zeichnung
- Bestellmaß Höhe berechnen:
H1 + 40 mm = Bestellhöhe
Befestigung
Optionen
Diese Option wird ab einer Bestellhöhe von 1700 mm empfohlen!
Profilverstärkung: Die seitlichen Profile werden vorgespannt, damit sie sich beim Bespannen nicht nach innen durchbiegen. So können große Rahmen mit schlankem Profil ohne sichtbare Verstärkung gefertigt werden.
Material
schwarz
grau
Hi-Trans
Polltex
Kennzeichnung
Kontrolle
