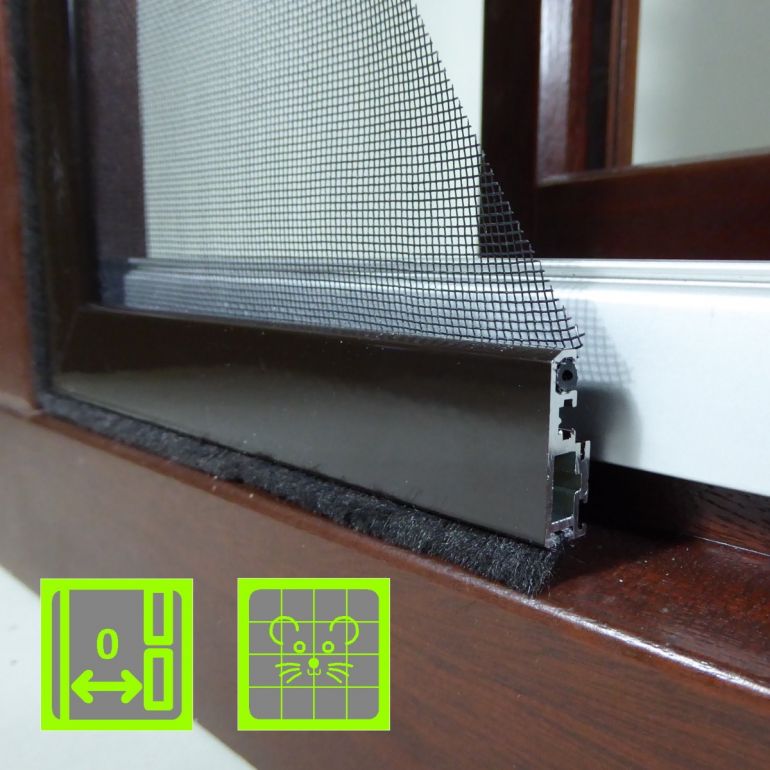

SR-BH Kellerfenster-Insektenschutz | versenkter Einbau | Fertigelement

Nagerschutzrahmen als Fertigelement, Edelstahlgewebe nach Wahl, umlaufende Bürsten, für zugebaute Holzfenster oder enge Rolläden

stabiler Alu-Rahmen
absolut nagersicher
Durchsteckmontage
auch bei Gitterstäben

Konfigurierbar in folgenden Rahmenfarben:

Nach innen stehende Regenschutzschiene?

Keine

ja

nein

Mindestens 11 mm Einbautiefe vor Regenschutzschiene?

Keine

ja

nein

Breite

Höhe

X-Maß

Farbe

Sonderfarbe auswählen

Gewebe

Position

Maximal 7 Zeichen

Maße O.K.

Ich habe die unten stehende Aufmaßanleitung gelesen und verstanden

Sonderpreis 99,25 € Regulärer Preis 110,28 €

Inkl. 19% MwSt., exkl. Versandkosten

Menge

Aufmassanleitung

Aufmaßanleitung - Schritt für Schritt:

Bestellmaße festlegen

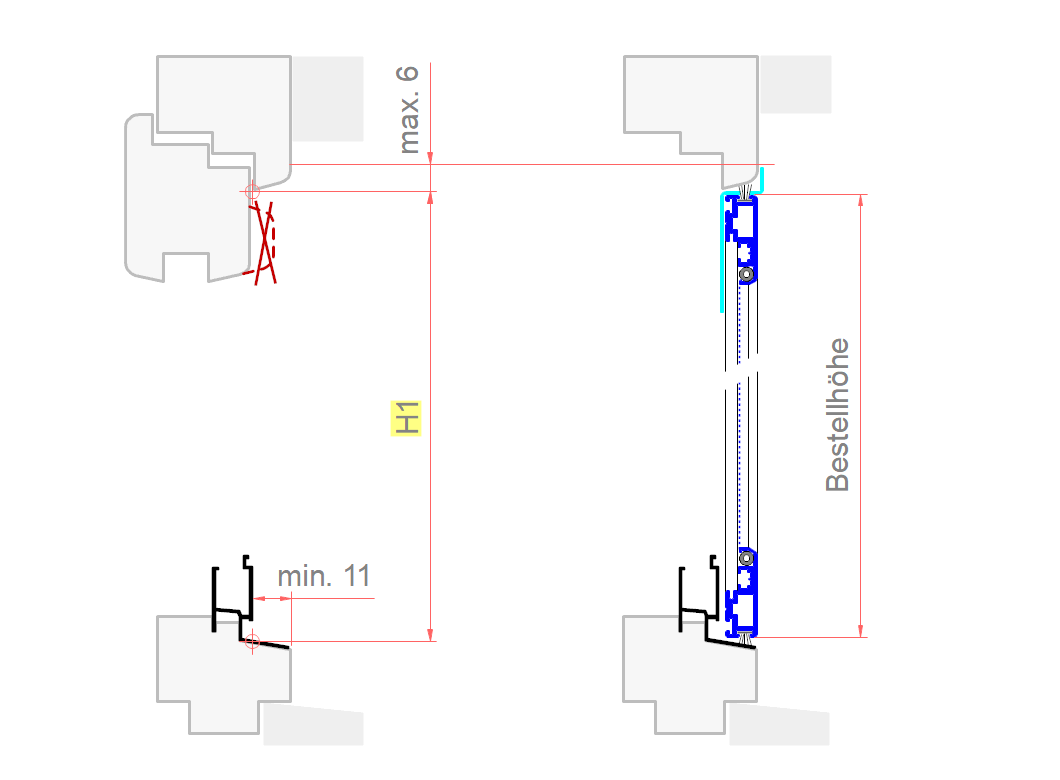

Bestellhöhe berechnen

Beachten, das bei geschlossenem Fensterflügel nichts in die Einbauebene des Spannrahmens ragt. Dieser liegt später umittelbar aussen vor dem Flügel.

Die Form der Rahmenkante ist entscheidend für die Dichgtigkeit und die Klemmwirkung. Bei fast rechtwinkligen Rahmenkanten ist die Klemmwirkung sehr gering, bei zu schrägen oder abgerundeten Profilen liegt die Bürste nicht richtig an. Ein Abfall der Kante von nicht mehr als 3 mm auf einer Tiefe von 9 mm (gemessen inkl. Dichtung (soweit vorhanden) liegt gerade noch im möglichen Bereich.

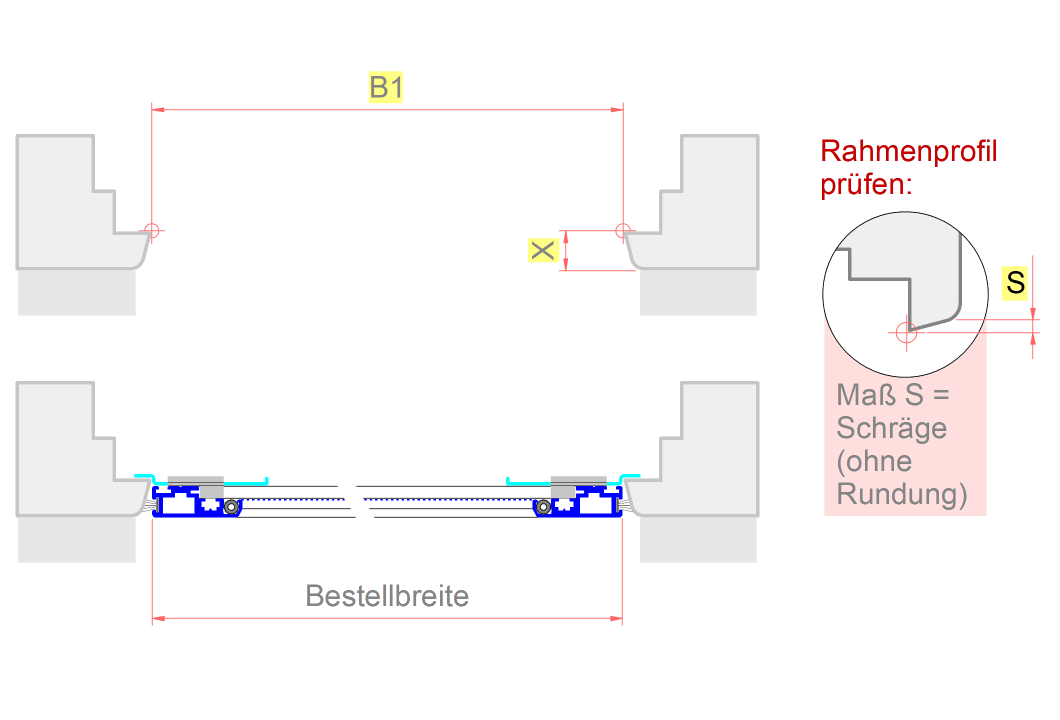

Bestellmaß Breite festlegen

Sehr genaue Maßermittlung erforderlich - mehrere Stellen messen und bei Toleranzen das kleinste Maß annehmen!

Messen Sie die Breite der lichten Rahmenöffnung, Maß B1 in der Zeichnung
Messen Sie die Höhe der lichten Rahmenöffnung, Maß H1 in der Zeichnung
Bestellmaße berechnen:

Bestellmaß Breite = B1 - 4 mm

Bestellmaß Höhe = H1 - 3 mm

Rahmen aus Aluminiumprofilen 30 x 10 mm, mit massiven Alu-Eckwinkeln verpresst, umlaufende Bürstendichtungen, Befestigung mit 4 Schieberiegeln und Aussenanschlägen oben, Gewebe nach Auswahl

Fertigelement + Beschläge (werden lose mitgeliefert) + Montageanleitung
