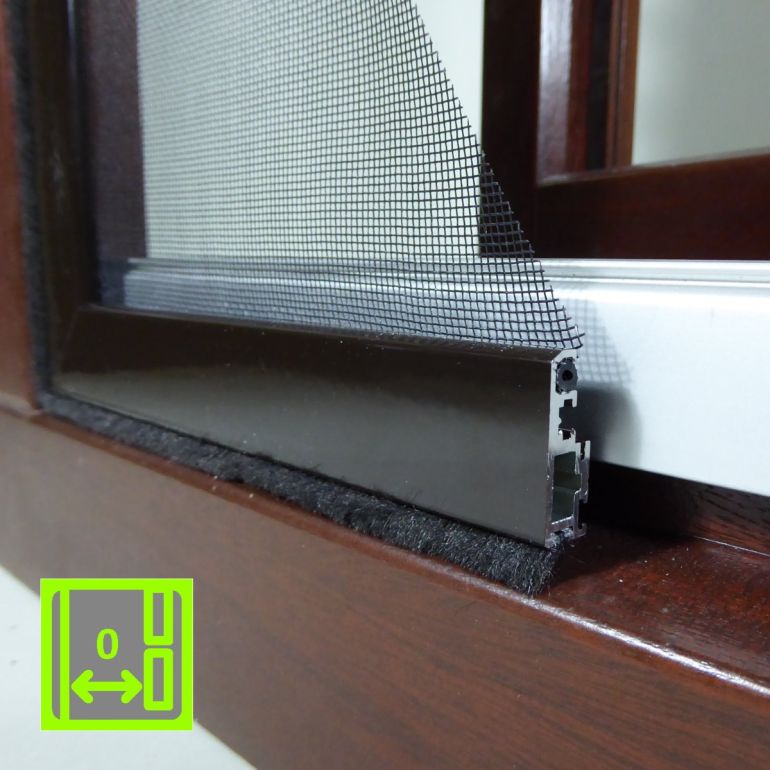

main product photo

SR-BH Fliegengitter-Spannrahmen | versenkter Einbau | Fertigelement

Spezial-Insektenschutzrahmen montagefertig, für Holzfenster mit Hindernissen im Aussenbereich.

In vielen Fällen einsetzbar, wenn kein anderer Rahmen passt.
Whatsapp-Chat starten
  • umlaufende Bürstendichtung
  • handliche Schieberiegel
  • "Durchsteckmontage"
  • Problemlösung für viele Fälle



Konfigurierbar in folgenden Rahmenfarben:

Downloads
Montageanleitung-SR-BH (958.13 kB)

Maximal 7 Zeichen

Sonderpreis 102,60 € Regulärer Preis 114,00 €
Inkl. 19% MwSt., exkl. Versandkosten

Aufmassanleitung

Aufmaßanleitung - Schritt für Schritt:

Bestellmaße festlegen

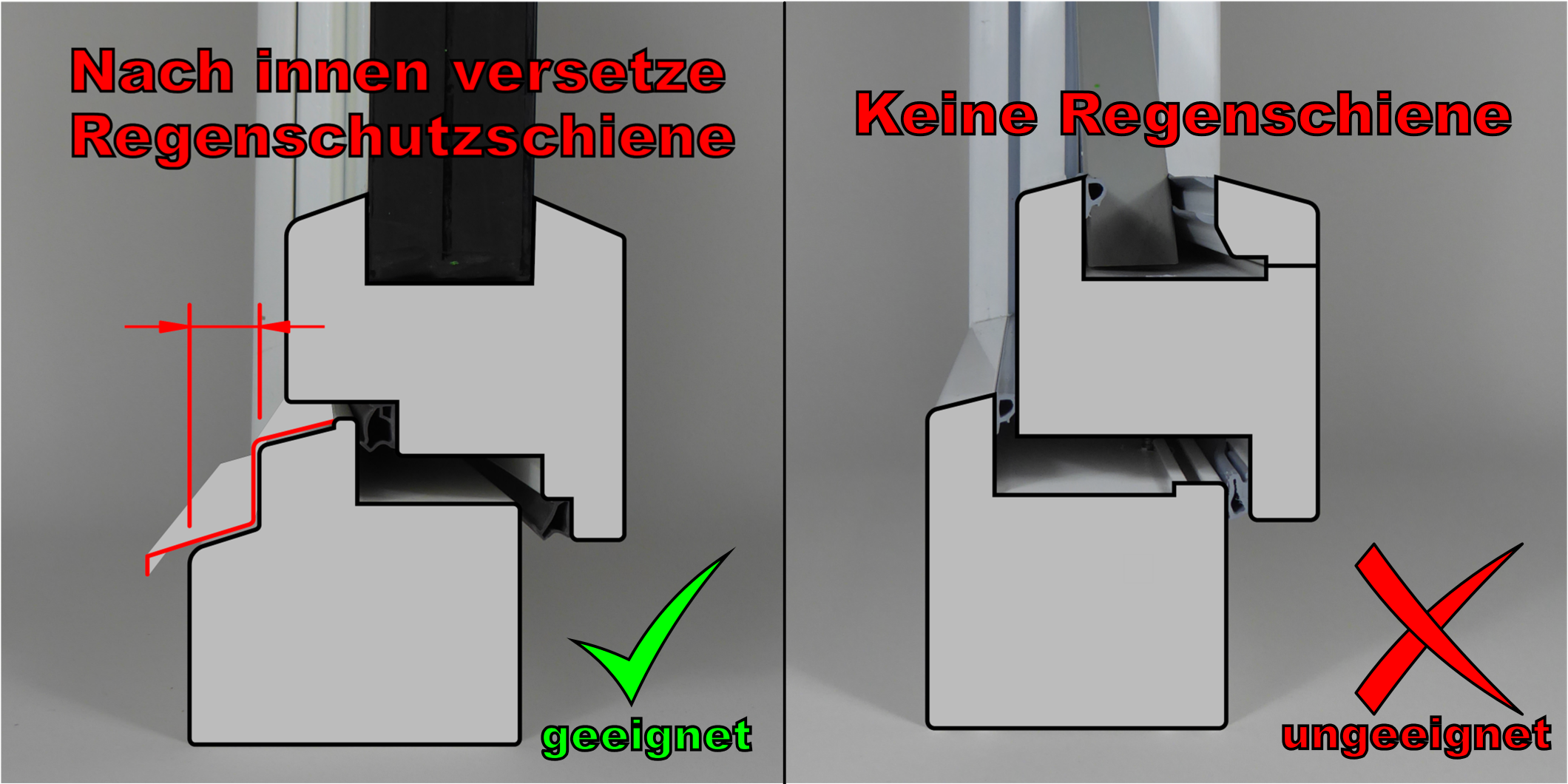

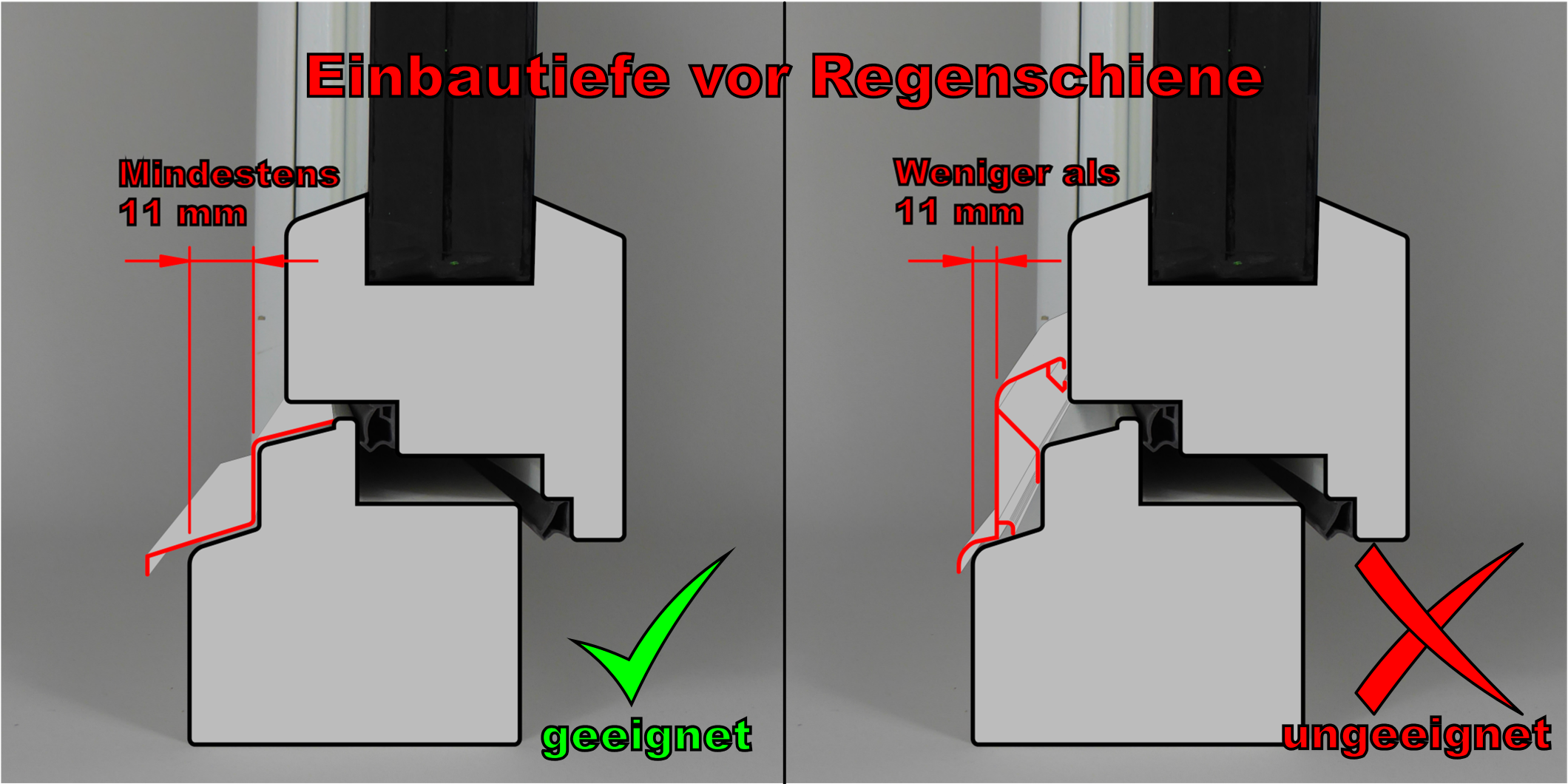

Beachten, das bei geschlossenem Fensterflügel nichts in die Einbauebene des Spannrahmens ragt. Dieser liegt später umittelbar aussen vor dem Flügel.

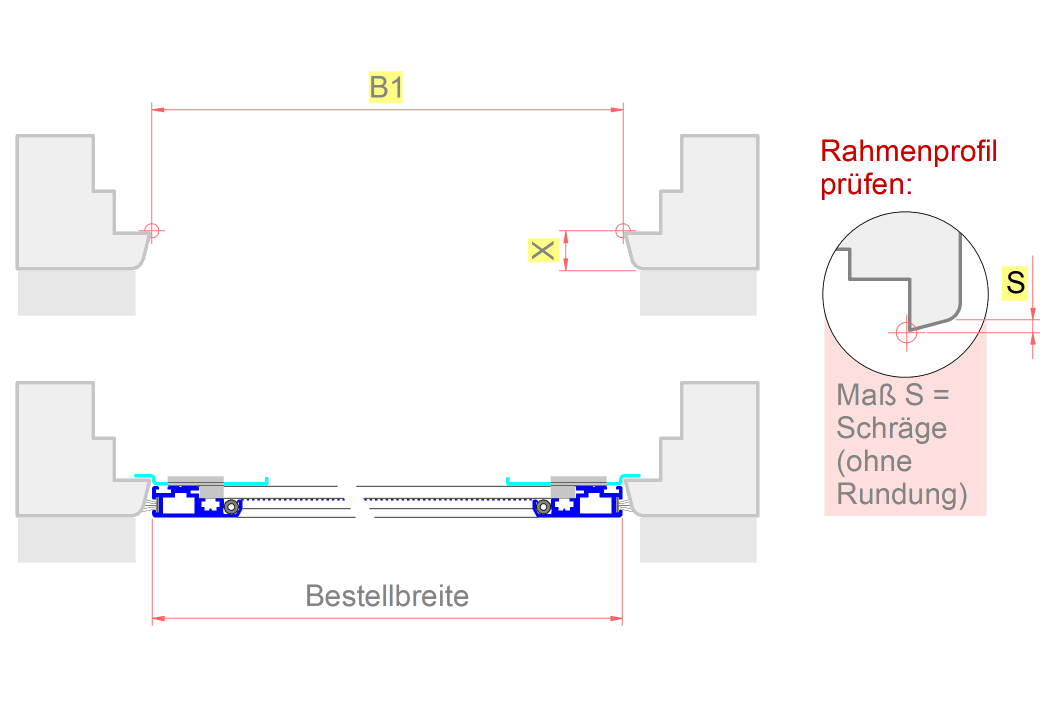

Die Form der Rahmenkante ist entscheidend für die Dichgtigkeit und die Klemmwirkung. Bei fast rechtwinkligen Rahmenkanten ist die Klemmwirkung sehr gering, bei zu schrägen oder abgerundeten Profilen liegt die Bürste nicht richtig an. Ein Abfall der Kante von nicht mehr als 3 mm auf einer Tiefe von 9 mm (gemessen inkl. Dichtung (soweit vorhanden) liegt gerade noch im möglichen Bereich.

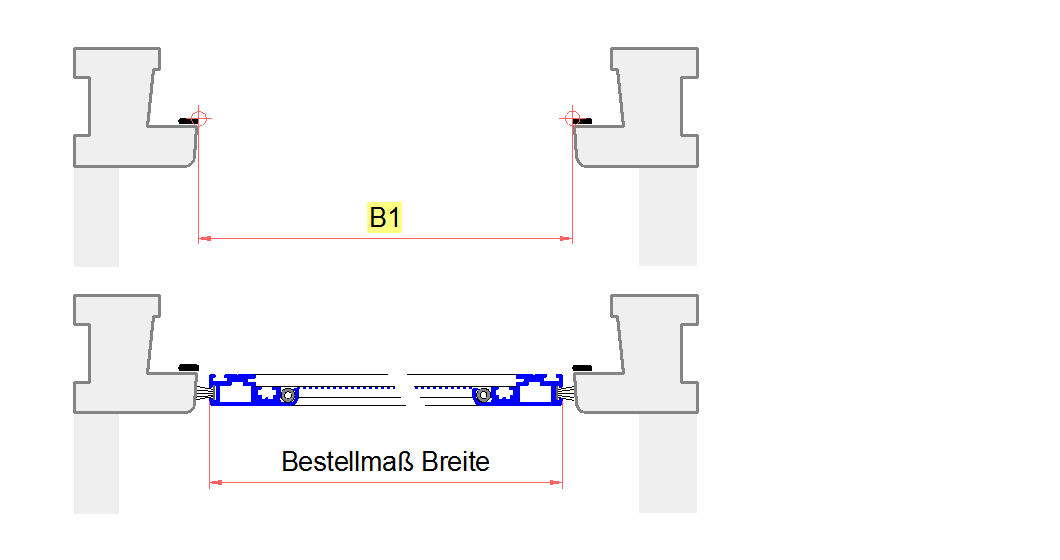

Bestellmaß Breite festlegen

Sehr genaue Maßermittlung erforderlich - mehrere Stellen messen und bei Toleranzen das kleinste Maß annehmen!
  • Messen Sie die Breite der lichten Rahmenöffnung, Maß  B1 in der Zeichnung

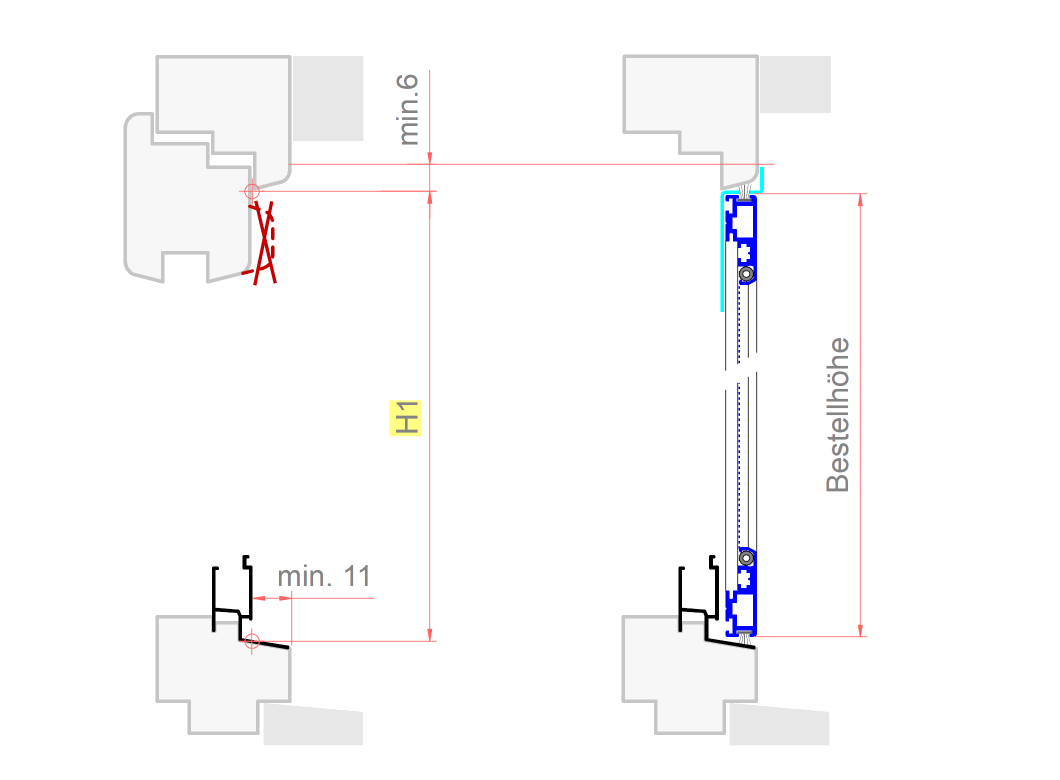

  • Messen Sie die Höhe der lichten Rahmenöffnung, Maß H1  in der Zeichnung
  • Bestellmaße berechnen:
Bestellmaß Breite = B1 - 4 mm
Bestellmaß Höhe = H1 - 3 mm
Ausführung

Rahmen aus Aluminiumprofilen 30 x 10 mm, mit massiven Alu-Eckwinkeln verpresst, umlaufende Bürstendichtungen, Befestigung mit 4 Schieberiegeln und Aussenanschlägen oben, Gewebe nach Auswahl

Lieferumfang

Fertigelement + Beschläge (werden lose mitgeliefert) + Montageanleitung
